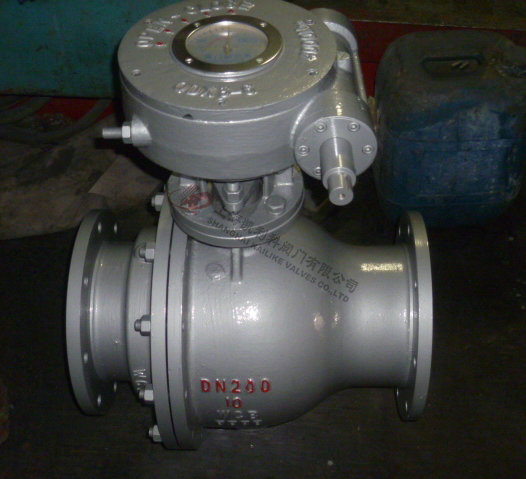

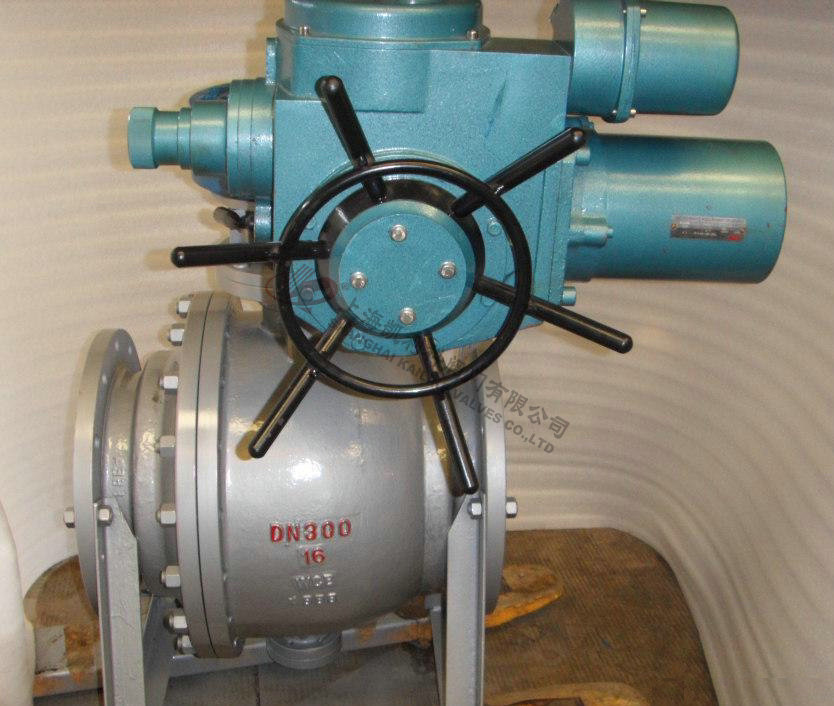

Q647MF气动卸灰球阀（喷煤粉专用球阀）

产品名称：	气动卸灰球阀	产品型号：	Q647MF
公称通径：	DN50～DN500	结构形式：	球形
公称压力：	2.5Mpa～4.0Mpa～6.4Mpa～10.0Mpa	连接方式：	法兰
适用温度：	-20～+100℃～+450℃	驱动方式：	蜗轮、气动、液动、电动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	石灰、煤灰、煤渣	生产厂家：	上海凯利科阀门有限公司

产品说明

Q647MF气动卸灰球阀属于喷煤粉专用球阀是作为控制含尘、含固体粉末，特别适用于高炉煤粉喷吹、空气管路及喷枪管路等系统。采用双阀杆结构，可长期保持开启和关闭的位置精度；开启和关闭的扭矩小，灵活轻便；执行机构有手动、气动、液动、电动等，可远距离控制或计算机程控，单向密封和进口缩孔式结构，特别适用于喷煤粉的气固二项介质中，不会积灰卡阻；密封圈、密封座、球体采用专门材料和特殊工艺处理，耐磨损、寿命长；密封圈装有自动磨损补偿装置，不会因使用一段时间后磨损产生泄漏。

产品特点

1、阀座带有磨损自动补偿装置，有效确保阀门的密封性能。
2、特殊材料制成的密封圈，具有耐高温、耐磨损、使用寿命长的特点。
3.阀杆采用整体锻造并调制处理，硬度达到HB220～250，阀杆采用防吹出结构设计，根据需要可加长阀杆用于埋地场所；
4.根据客户需要，卸灰球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
5.密封副形式多样，根据不同工况可选用软密封结构、硬密封结构、防火阀座结构等结构设计。
6.根据需要可设置注脂辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封。
7.气动喷煤粉专用球阀还具有结构紧凑、启闭灵活、安装维修方便等特点。

主要零件材料及性能

阀体	阀杆	阀球	密封面	垫片	填料	工作温度	适用介质
WCB	1Cr13	1Cr13	1Cr13 司太立合金 本体材料	柔性石墨 不锈钢加柔性石墨 08软钢 F304 F316	柔性石墨 编结石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo				-29-425℃
WC9	25Cr2MoV	25Cr2MoV
LCB	304	304				-46-354℃
CF8	304	304				-196-600℃	部分酸、碱
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L

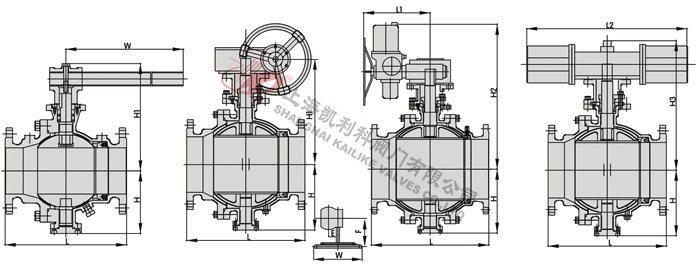

外形结构图

主要连接尺寸

公称压力		50	65	80	100	125	150	200	250	300	350	400	450	500
系列1L		216	241	283	305	356	394	457	533	610	686	762	864	914
系列2L		-	-	-	-	-	-	500	600	700	800	900	-	1000
H		102	114	127	152	184	219	273	360	395	430	470	550	580
手动	H1	107	125	152	178	300	330	398	495	580	625	670	698	840
	E	-	-	-	-	-	-	115	116	171	171	257	257	257
	F	-	-	-	-	-	-	350	350	400	420	400	420	400
	W	230	400	400	650	1050	1050	600	600	800	800	800	800	800
	WT(KG)	12	16	22	35	58	74	205	322	460	576	864	1280	1600
电动	H2	-	-	-	-	-	554	600	652	760	770	830	-	940
	L1	-	-	-	-	-	235	235	235	259	400	400	-	410
气动	H3	274	379	389	479	552	666	736	926	1059	1127	1127	1468	1538
	L2	270	405	405	576	576	776	776	776	1060	1060	1060	1360	1360



声明：【Q647MF气动卸灰球阀（喷煤粉专用球阀）】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的Q647MF气动卸灰球阀（喷煤粉专用球阀）产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
