BQ41H夹套保温球阀

您的位置:阀门 - 球阀 - BQ41H夹套保温球阀 更新时间:2024-09-03 09:09:46

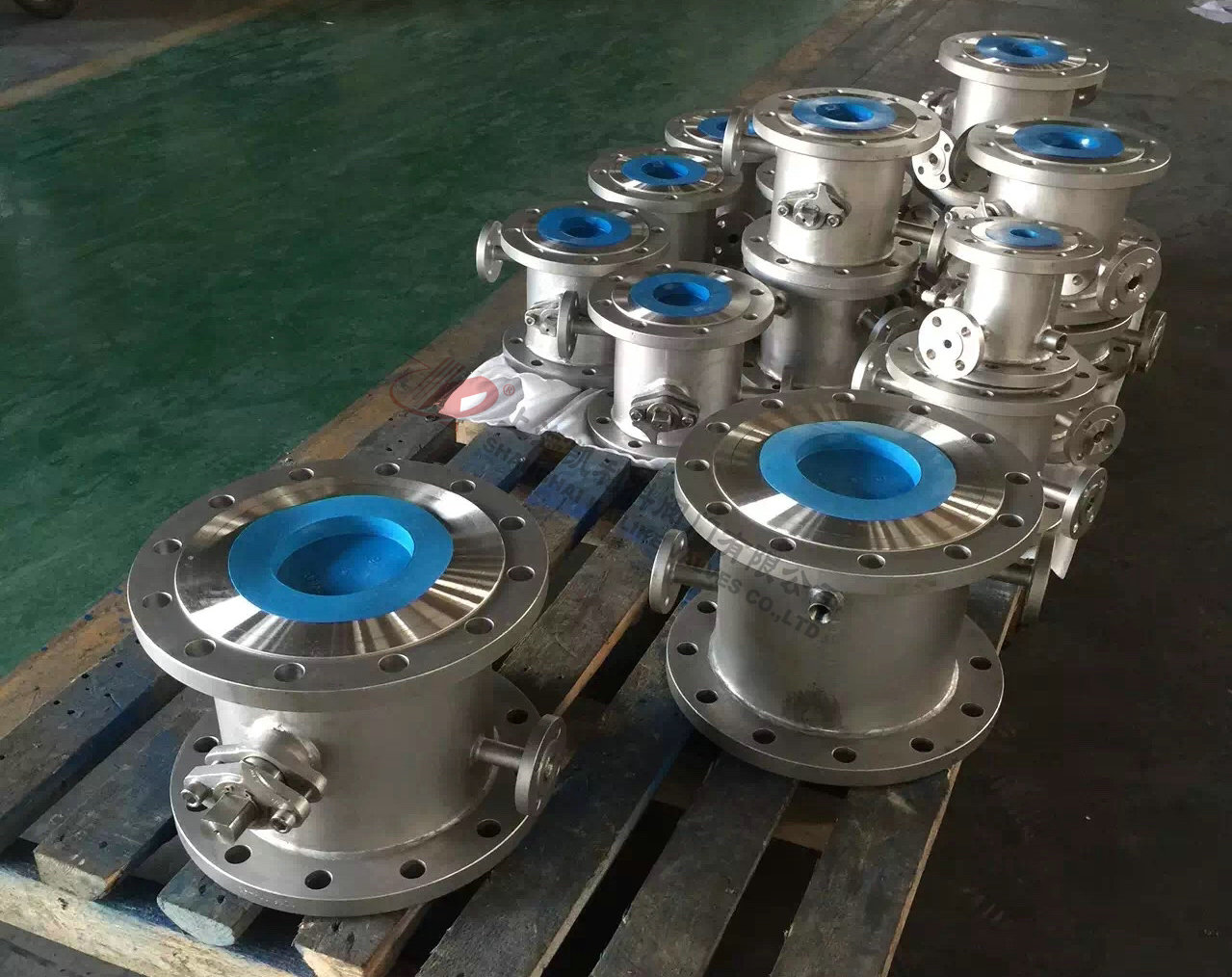

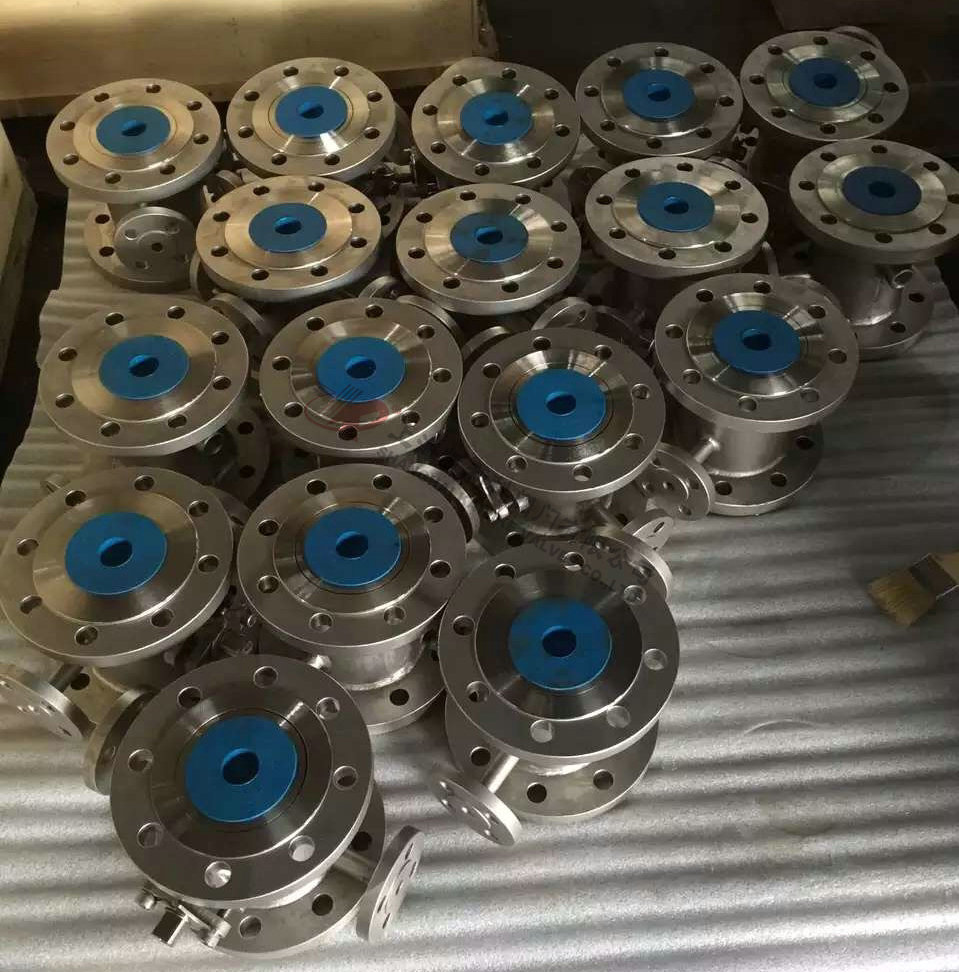

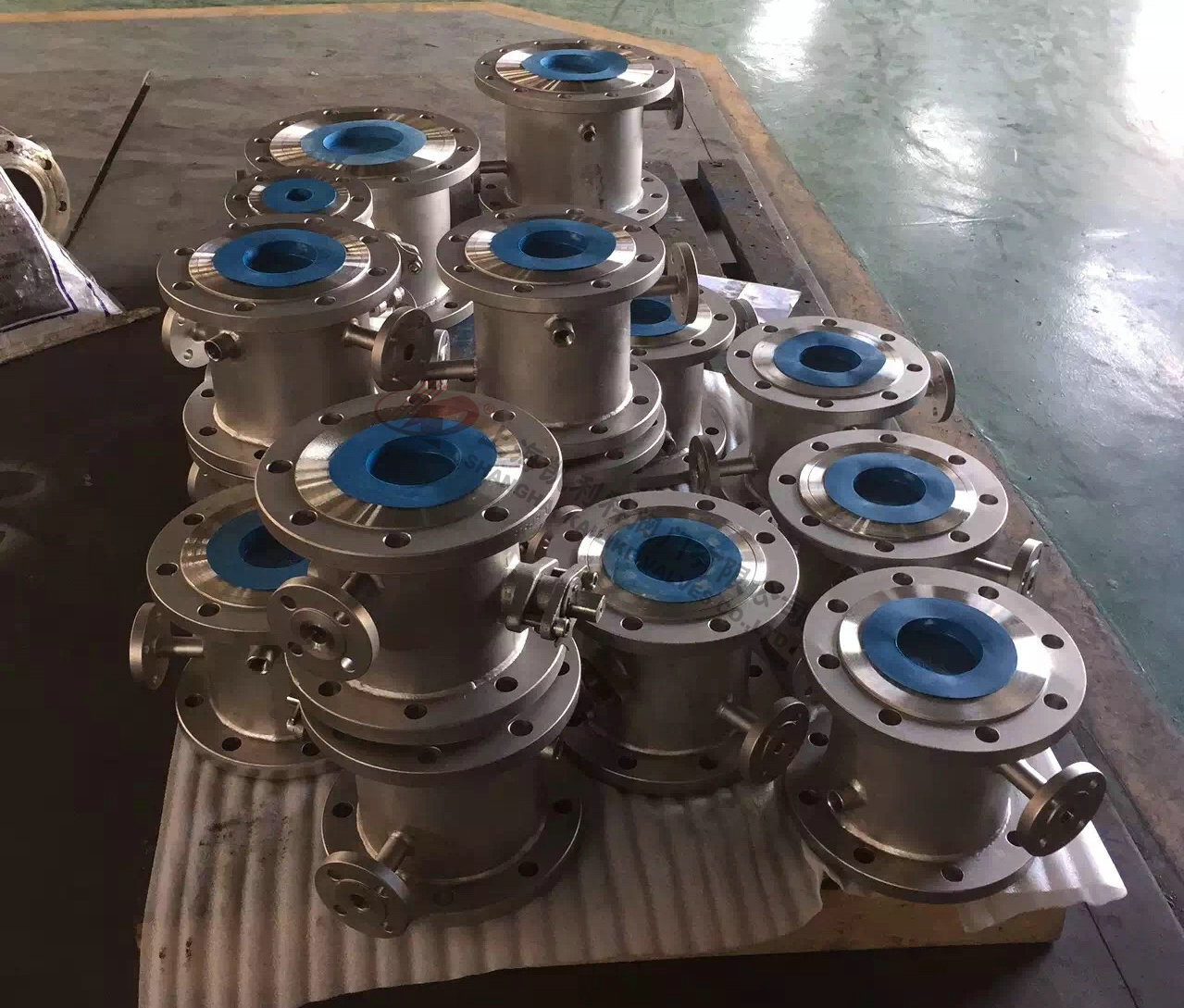

BQ41H夹套保温球阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:BQ41F/BQ41H夹套保温球阀具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。主要用于石油、化工、...

    • 产品描述
    • 在线询价
    • 技术咨询
    BQ41H夹套保温球阀BQ41H夹套保温球阀

    BQ41F/BQ41H夹套保温球阀具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。

    产品名称: 夹套保温球阀 产品型号: BQ41F/BQ41H
    公称通径: DN15~DN300 结构形式: 球形
    公称压力: 1.6Mpa~6.4Mpa 连接方式: 法兰、内螺纹
    适用温度: ≤450ºC 驱动方式: 手动、气动、电动
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、气体、导热油、液体 生产厂家: 上海凯利科阀门有限公司

    产品说明

    BQ41F/BQ41H夹套保温球阀具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。

    主要零件材质表:

    序号 零件名称 材质 序号 零件名称 材质
    GB ASTM GB ASTM
    1 夹套 25 A105 5 球体
    2 阀座 WCB A216-WCB 6 阀杆 1Cr13 A247-410
    3 阀体 1Cr18Ni9Ti SS304 7 填料 柔性石墨
    4 密封圈 PTFE、对位聚苯 8 填料压盖 WCB A216-WCB

    技术规范:

    设计标准 ASMEB16.34GB/T12224
    结构长度 ASMEB16.10GB/T12221
    连接法兰 ASMEB16.34JB/T79
    驱动方式 手动、电动、气动
    试验和检验 JB/T9092 API 598
    适用介质 重油、胶类等易凝固介质

    外形结构图



    主要连接尺寸

    公称通径 (DN) b L D E Q H W 管螺纹
    (mm) (in) (mm) (in) P
    20 3/4″ 19 117 40 11/2″ 58.5 147 101 170 G3/4″
    25 1″ 25 127 50 2″ 62.5 156 106 170 G3/4″
    40 11/2″ 38 165 65 21/2″ 63.5 181 125 250 G3/4″
    50 2″ 51 178 80 3″ 68 218 135 250 G3/4″
    80 3″ 76 229 150 6″ 82 275 193 350 G3/4″
    100 4″ 102 254 200 8″ 83 300 265 420 G3/4″
    150 6″ 152 292 250 10″ 95 403 355 1000 G3/4″
    200 8″ 203 330 300 12″ 100 492 410 1300 G3/4″

    声明:【BQ41H夹套保温球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的BQ41H夹套保温球阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
