GUQ气动高真空球阀
GUQ气动高真空球阀是通过电磁换向阀改变气路方向，控制执行气缸来驱动球阀，达到接通或切断真空(压力)系统管道路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。
|
产品名称： |
气动高真空球阀 |
产品型号： |
GUQ |
|
公称通径： |
DN10～DN300 |
结构形式： |
球形 |
|
公称压力： |
1.6Mpa～6.4Mpa |
连接方式： |
法兰、螺纹、快卸法兰、活接 |
|
适用温度： |
≤180ºC |
驱动方式： |
手动、气动、电动 |
|
阀体材质： |
铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
空气、气体、油、液体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
GUQ气动高真空球阀是通过电磁换向阀改变气路方向，控制执行气缸来驱动球阀，达到接通或切断真空(压力)系统管道路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。
主要零件材料
阀体、阀盖、阀杆：不锈钢
密封件：四氟乙烯、丁腈橡胶、氟橡胶、PPL。

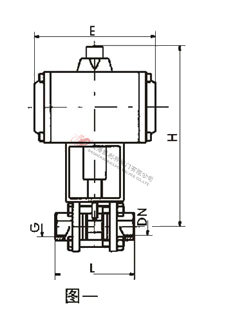

螺纹连接结构图
螺纹连接的外形及连接尺寸(mm) (JB919)
|
Model型号 |
DN |
G |
H |
E |
L |
|
GUQ-10(G) |
10 |
1/4" |
153 |
104 |
68 |
|
GUQ-16(G) |
16 |
1/2" |
155 |
104 |
72 |
|
GUQ-20(G) |
20 |
3/4" |
160 |
104 |
82 |
|
GUQ-25(G) |
25 |
1" |
163 |
140 |
90 |
|
GUQ-32(G) |
32 |
1-1/4" |
180 |
140 |
112 |
|
GUQ-40(G) |
40 |
1-1/2" |
186 |
140 |
120 |
|
GUQ-50(G) |
50 |
2" |
233 |
164 |
145 |
|
GUQ-63(G) |
63 |
2-1/2" |
272 |
164 |
185 |
|
GUQ-80(G) |
80 |
3" |
351 |
190 |
210 |
|
GUQ-100(G) |
100 |
4" |
370 |
190 |
268 |

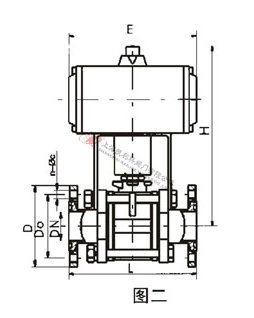

活套法兰连接结构图
活套法兰连接的外形及连接尺寸(mm) (GB6070)
|
Model型号 |
DN |
D |
Do |
H |
E |
L |
n-φc |
|
GUQ-10(F) |
10 |
55 |
40 |
153 |
105 |
84 |
4-φ6.6 |
|
GUQ-16(F) |
16 |
60 |
45 |
155 |
130 |
84 |
4-φ6.6 |
|
GUQ-25(F) |
25 |
70 |
55 |
163 |
165 |
114 |
4-φ6.6 |
|
GUQ-32(F) |
32 |
90 |
70 |
180 |
165 |
140 |
4-φ9 |
|
GUQ-40(F) |
40 |
100 |
80 |
186 |
190 |
160 |
4-φ9 |
|
GUQ-50(F) |
50 |
110 |
90 |
233 |
190 |
170 |
4-φ9 |
|
GUQ-63(F) |
63 |
130 |
110 |
272 |
250 |
195 |
4-φ9 |
|
GUQ-80(F) |
80 |
145 |
125 |
351 |
250 |
203 |
8-φ9 |
|
GUQ-100(F) |
100 |
165 |
145 |
370 |
280 |
280 |
8-φ9 |
快卸法兰连接结构图
快卸法兰连接的外形及连接尺寸(mm) (GB4982)
|
Model型号 |
DN |
D1 |
D |
H |
E |
L |
|
GUQ-10(KF) |
10 |
12.2 |
30 |
153 |
104 |
84 |
|
GUQ-16(KF) |
16 |
17.2 |
30 |
155 |
104 |
84 |
|
GUQ-25(KF) |
25 |
26.2 |
40 |
163 |
140 |
114 |
|
GUQ-32(KF) |
32 |
34.2 |
55 |
180 |
140 |
140 |
|
GUQ-40(KF) |
40 |
41.2 |
55 |
186 |
140 |
160 |
|
GUQ-50(KF) |
50 |
52.2 |
75 |
233 |
164 |
170 |
声明：【GUQ气动高真空球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的GUQ气动高真空球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
