2507旋启式升降式立式对夹式双相钢止回阀工作原理（图）

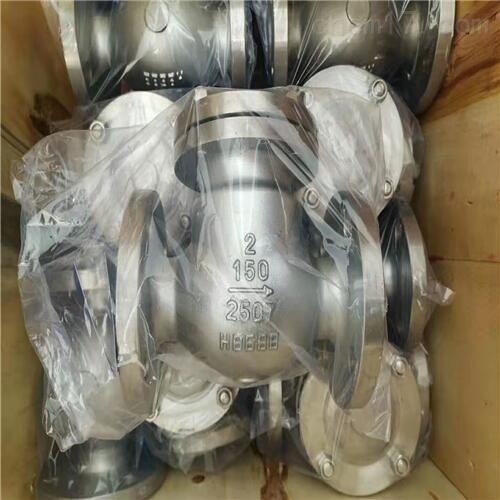

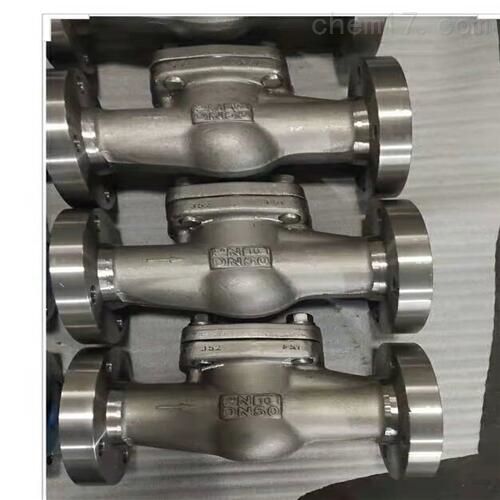

2507双相钢止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。双相钢止回阀应用于石油和天然气工业、海上石破天油平台、石油化工设备、脱盐(淡化)设备、燃(废)气净化设备。
二、产品主要特点：
1、止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。
2、产品的设计制造符合美国国家标准ANSIB16.34，美国石油学会标准API6D要求。
3、阀门承压件采用精密铸造工艺浇铸，表面质量美观，无粘沙、冷隔等表面缺陷；内在质量稳定，无疏松、砂眼、裂纹等内在缺陷。

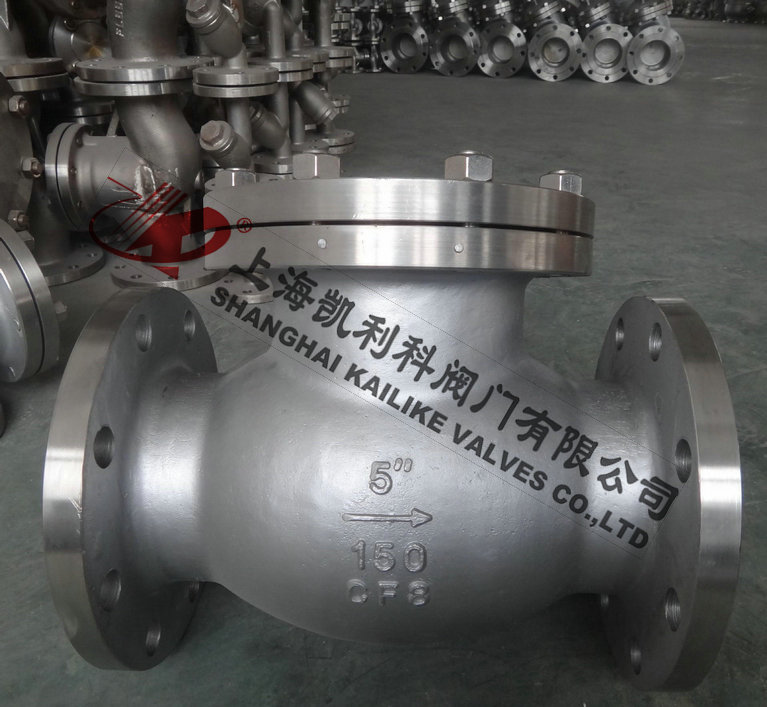

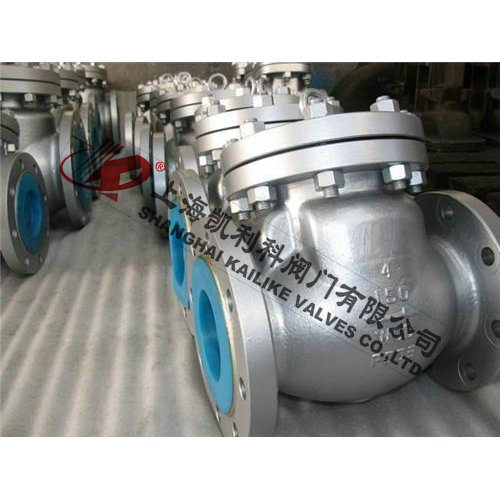

4、旋启式止回阀采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片或密封环密封外，整体没有外漏点，杜绝了阀门外泄的可能。
5、旋启式止因阀摇臂和阀瓣连接处采用球面连接的结构，使得阀瓣在360℃范围内有一定的自由度，有适当的微量位置补偿。
6、旋启式止回阀密封副的密封面堆焊合金钢(13Cr)或硬质合金Stellite6,即使用在有细颗粒的介质中并不会因冲蚀而很快磨损。
三、2507双相钢止回阀主要性能：
|
零件名称 |
材 料 |
|||||||
|
阀体 |
ASTM A216 |
ASTM A351 |
ASTM A351 |
ASTM A351 |
ASTM A351 |
|||
|
销轴 |
1Crl3 |
OCrl8Ni9 |
OCrl7Nil2M02 |
OOCrl9Nil0 |
OOCrl7Nil4M02 |
|||
|
F6a |
304 |
316 |
304L |
316L |
||||
|
阀瓣 |
密封面 |
13Cr |
13Cr |
STL |
本体 本体 STL |
|||
|
阀座 |
13Cr |
STL |
STL |
|||||
|
阀瓣螺母 |
1Crl3 |
0Crl8Ni9 |
OCrl7Nil2M02 |
00Crl9NilO |
OOCrl7Ni4M02 |
|||
|
410 |
304 |
316 |
304L |
316L |
||||
|
防松销 |
OCCr8Ni9 |
0Crl7Nil2M02 |
00Crl9NilO |
00Crl7Nil4M02 |
||||
|
304 |
316 |
304L |
316L |
|||||
|
垫片 |
柔性石墨复合垫 (芯板：碳钢或不锈钢)不锈钢带，柔性石墨缠绕垫 |
|||||||
|
中法兰螺栓 |
350CrM0 |
OCr18Ni9 ASTMA193 B8 |
||||||
|
中法兰螺母 |
45 |
OCr18Ni9 ASTM A194 8 |
||||||
|
适用 |
适用介质 |
水、蒸汽、油品等 |
硝酸等腐蚀介质 |
醋酸等腐蚀介质 |
强氧化性介质 |
尿素等腐蚀性介质 |
||
|
适用温度 (℃) |
-29～425 |
-40～200(超出该温度范围、请在订货时注明) |
||||||
四、产品主要结构尺寸：
|
规格 |
英寸 |
L |
D |
D1 |
D2 |
b |
z-Φd |
H |
|
mm |
in |
|||||||
|
DN50 |
2" |
300 |
175 |
135 |
105 |
26-3 |
4-23 |
177 |
|
DN65 |
2.5" |
340 |
200 |
160 |
130 |
28-3 |
8-23 |
197 |
|
DN80 |
3" |
380 |
210 |
170 |
140 |
30-3 |
8-23 |
212 |
|
DN100 |
4" |
430 |
250 |
200 |
168 |
32-3 |
8-25 |
248 |
|
DN125 |
5" |
500 |
295 |
240 |
202 |
36-3 |
8-30 |
296 |
|
DN150 |
6" |
550 |
340 |
280 |
240 |
38-3 |
8-34 |
330 |
|
DN200 |
8" |
650 |
405 |
345 |
300 |
44-3 |
12-34 |
385 |
|
DN250 |
10" |
775 |
470 |
400 |
352 |
48-3 |
12-41 |
445 |
