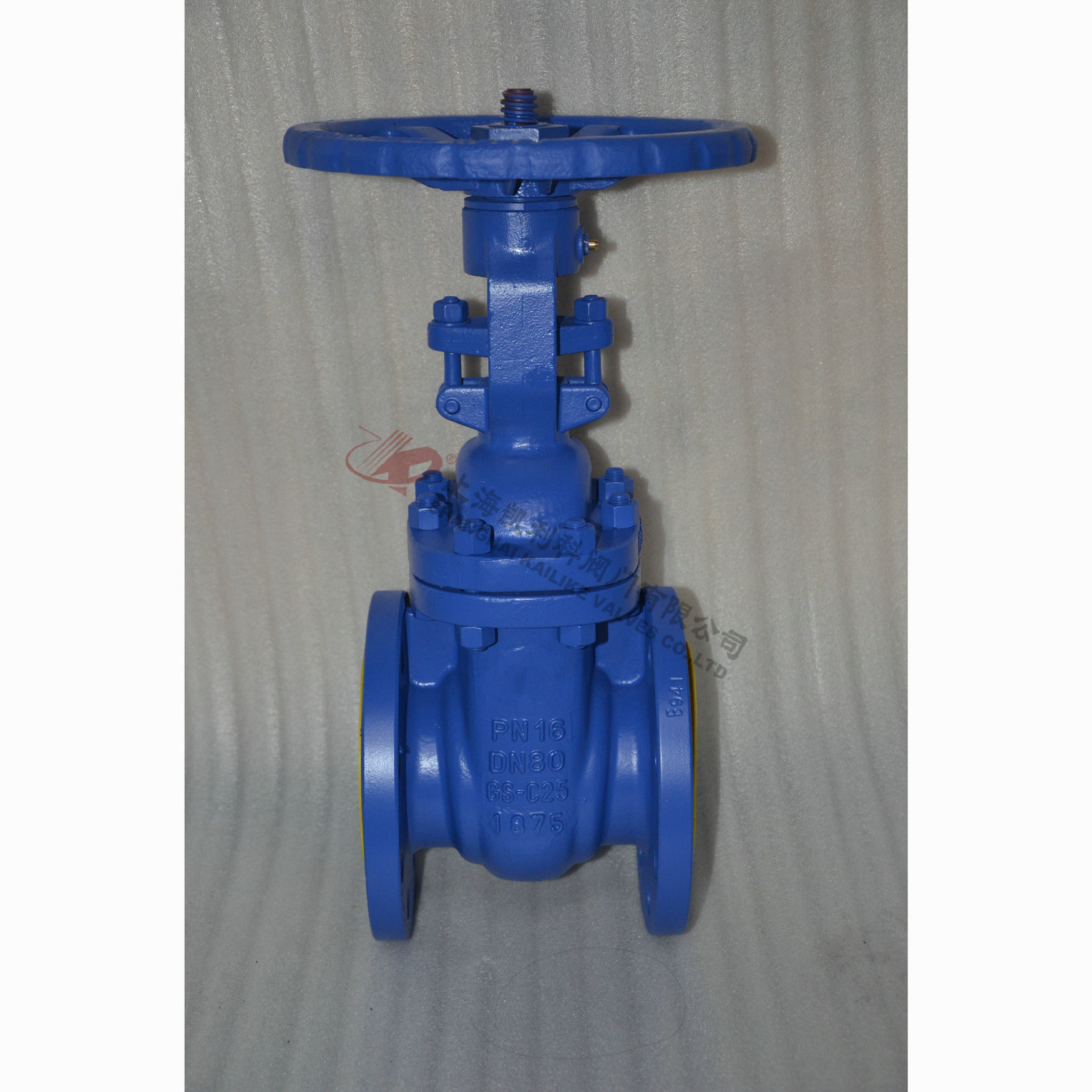

Z41H,Z45H德标法兰闸阀

Z41H/Z45H德标法兰闸阀适用于PN16-PN64，工作温度-29～425℃（碳钢）及-40～600℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。驱动方式手动、伞齿轮传动及电动。

产品名称：	德标法兰闸阀	产品型号：	Z41H、Z45H
公称通径：	DN15～DN800	结构形式：	闸板式
公称压力：	PN16-PN64	连接方式：	法兰
适用温度：	-20ºC～+150ºC～425ºC～600ºC	驱动方式：	手动、伞齿轮、电动、气动、液动
阀体材质：	WCB、铸钢、碳钢、锻钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽	生产厂家：	上海凯利科阀门有限公司

产品说明

Z41H/Z45H德标法兰闸阀适用于PN16-PN64，工作温度-29～425℃（碳钢）及-40～600℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。驱动方式手动、伞齿轮传动及电动。

结构特点

1、德标法兰闸阀结构紧凑、设计合理、阀门刚性好、通道流畅，流阻系数小
2、密封面采用不锈钢和硬质合金，适用寿命长。
3、采用柔性石墨填料、密封可靠、操作轻便灵活。
4、驱动方式有：电动、气动、齿轮转动、结构形式：弹型楔式单闸板、刚性楔式单闸板双闸板式
5、水封闸阀广泛用于化工、火力、发电厂等油品、水蒸气管道上作接通或截断管道中介质的启闭装置。

技术规范

结构形式	BB-BG-OS＆Y
驱动方式	手动 Hand-operated
驱动方式	电动 Electric-actuated
设计标准	DIN3352
结构长度	DIN3202
连接法兰	DIN2543-2547
试验和检验	DIN3230

产品性能规范

公称压力（MPa）	壳体实验压力（MPa）	密封试验压力（MPa）	适用温度（℃）	使用介质
1.6	2.4	1.76	-110～600℃	水、蒸汽、油品等
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

主要零件材料及性能

壳体	GS-C25												1.4308
阀瓣	GS-C25					1.4308		1.4408			Monel
阀杆	13Cr					1.4308		1.4408			Monel		F304
阀瓣密封面	13Cr	13Cr		STL		1.4308	STL	1.4408		STL	Monel		1.4308	1.4308		STL
阀座密封面	13Cr	STL		STL		1.4308	STL	1.4408		STL	Monel		1.4308	STL		STL
壳体	1.4408					1.4306				1.4301
阀瓣
阀杆	1.4408					1.4306				1.4301
阀瓣密封面	1.4408		1.4408		STL	1.4306	1.4306		STL	1.4301		1.4301			STL
阀座密封面	1.4408		STL		STL	1.4306	STL		STL	1.4301		STL			STL

Z41H德标闸阀外形结构图

Z41H-PN16德标闸阀主要连接尺寸

压力等级 (MPa)		PN1.6MPa/F5系列
口径	nn	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L		250	270	280	300	325	350	400	450	500	550	600	650	700	800
H		417	452	530	607	720	790	885	1014	1190	1350	1460	1630	1800	2200
W		200	280	280	300	350	350	400	450	500	600	600	650	700	800
重量 (Kg)		16	25	30	55	75	98	150	245	353	490	750	985	1063	1390

Z41H-PN25德标闸阀主要连接尺寸

压力等级 (MPa)		PN2.5MPa/F5系列
口径	nn	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L		250	270	280	300	325	350	400	450	500	550	600	650	700	800
H		417	452	530	607	720	790	885	1014	1190	1350	1460	1630	1800	2200
W		200	280	280	300	350	350	400	450	500	600	600	650	700	800
重量 (Kg)		16	31	43	58	82	103	180	265	385	547	835	1050	1130	1500

Z41H-PN40德标闸阀主要连接尺寸

压力等级 (MPa)		PN4.0MPa/F5系列
口径	nn	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L		250	290	310	350	400	450	550	650	750	850	950	1050	1150	1350
H		404	456	604	607	720	780	875	1260	1480	1605	1788	1956	2168	2601
W		200	280	300	350	350	400	450	500	500	600	650	700	700	800
重量 (Kg)		18	32	47	60	95	130	220	290	490	760	900	1250	1450	1700

Z41H-PN64德标闸阀主要连接尺寸

压力等级 (MPa)		PN6.4MPa/F5系列
口径 Size	nn	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L		250	290	310	350	400	450	550	650	750	850	950	1050	1150	1350
H		404	456	604	607	720	780	875	1260	1480	1605	1788	1956	2168	2601
W		200	280	300	350	350	400	450	500	500	600	650	700	700	800
重量 (Kg)		20	35	52	66	103	140	230	300	510	780	940	1300	1600	1850

Z45H德标闸阀外形结构图

Z45H-PN16德标闸阀主要连接尺寸

力等级 (MPa)		PN1.6MPa
口径 Size	nn	50	65	80	100	125	150	200	250	300	350	400
L		250	270	280	330	360	390	460	530	630	690	750
H		305	354	402	437	496	541	699	815	914	1189	1350
W		200	200	750	250	300	350	400	450	500	550	600
重量 (Kg)		20	30	38	56	75	100	182	278	398	500	618

Z45H-PN25德标闸阀主要连接尺寸

压力等级 (MPa)		PN2.5MPa
口径 Size	nn	50	65	80	100	125	150	200	250	300	350	400
L		250	270	280	330	360	390	460	530	630	690	750
H		325	363	415	453	505	556	744	864	948	1269	1450
W		200	200	250	300	350	400	450	500	550	600	600
重量 (Kg)		20	30	39	58	80	101	190	290	405	510	650

Z45H-PN40德标闸阀主要连接尺寸

压力等级 (MPa)		PN4.0MPa
口径 Size	nn	50	65	80	100	125	150	200	250	300	350	400
L		250	270	280	330	360	390	460	530	630	690	750
H		325	370	430	480	532	589	783	888	965	1285	1512
W		200	200	250	300	350	400	450	500	550	600	600
重量 (Kg)		20	31	41.5	61	83	110	210	318.5	430	520	680

声明：【Z41H,Z45H德标法兰闸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的Z41H,Z45H德标法兰闸阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
