ZMAS气动高压角型调节阀

产品名称：	气动高压角型调节阀	产品型号：	ZMAS
公称通径：	DN20～DN200	结构形式：	角式
公称压力：	1.6MPa～32.0MPa	连接方式：	法兰
适用温度：	-29ºC～+550ºC	驱动方式：	气动
阀体材质：	铸钢、不锈钢	标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油品、蒸汽、液体	生产厂家：	上海凯利科阀门有限公司

产品说明

ZMAS气动高压角型调节阀是采用顶部导向结构，由多弹簧气动薄膜执行机构和角式调节阀阀体组成。气动高压角型调节阀具有结构紧凑、重量轻、动作灵敏、流体通道呈流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。气动高压角型调节阀配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制。气动角式高压调节阀具有体积小、重量轻、阀芯采用顶导向结构，流路简单、阻力小、易于冲洗的特点。气动高压角型调节阀广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。气动角式高压调节阀特别适用于允许泄露量小阀前阀后压差不大的高粘度、含有悬浮物和颗粒状物质的的调节，可避免结焦、堵塞，便于自净与清洗的场合 。

阀体

形      式	角式单座铸造球型阀
公称通径	20、32、40、50、65、80、100、1 25、150、200mm
公称压力	16、40、64、100、160、320
法兰标准	JB/T79.1-94、79.2-94等
材      料	铸钢( ZG230450)、不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上  阀  盖	标准型：-17-230℃  散热型：230-450℃  低温型：-60--196℃  波纹管密封型：-40-350℃
阀盖形式	螺栓压紧式
填      料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料
结构形式	（详见图1-图4）

阀内组件

阀芯型式	单座柱塞型阀芯
流量特性	等百分比特性和线性特性
材      料	不锈钢（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

执行机构

型      式	ZHA/B多弹簧薄膜执行机构
型      号	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面积cm2	350	350	560	900	1400
行程mm	10、16	25	40	40、60	100
弹簧范围KPa	20-100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140-400KPa
气源接口	RC1/4"
环境温度	-30-70℃

阀作用形式
气关式（B）- 失气时阀位开（FO）；气开式(K)一失气时阀位关(FC)
附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

性能

项        目			不带定位器	带定位器
基本误差%			±5.0	±1.0
回      差%			≤3.0	≤1.0
死      区%			≤3.0	≤0.4
始终点偏差%	气开	始点	土2.5	±1.0
		终点	±5.0	±1.0
	气关	始点	±5.0	±1.0
		终点	土2.5	±1.0
额定行程偏差%			≤2.5
泄漏量1/h			0.01%X阀额定容量
可调范围R			30:1

额定流量系数Kv、额定行程

公称通径DN（mm）	20				25	32	40	50	65	80	100	125	150	200
阀座直径DN（mm）	10	12	15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数Kv	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
额定行程L（mm）	10				16	25			40			60
配用执行机构型号	ZHA/B-22					ZHA/B-23			ZHA/B-34			ZHA/B-45

允许压差

公称通径DN (mm)			20				25	32	40	50	65	80	100	125	150	200
阀座直径DN (mm)			10	12	15	20	25	32	40	50	65	80	100	125	150	200
执行机构			ZHA/B-22					ZHA/B-23			ZHA/B-34			ZHA/B-45
作用 方式	气源压力 (Kpa)	弹簧范围 (Kpa)	允许压差△(bar)
气关	140	20~100	46.4	30.9	19.8	11.1	7.1	4.4	2.8	1.8	1.7	1.1	0.7	0.7	0.5	0.3
	250	20~100	64	64	59.4	33.4	21.4	13.1	8.4	5.3	5.1	3.3	2.1	2.2	1.5	0.9
	400	40-200	64	64	64	6.4	49.9	30.5	19.5	12.5	11.8	7.8	5	5.1	3.6	2.1
气开	140	20~100	64	61.9	39.6	32.3	14.3	8.7	5.6	3.5	3.4	2.2	1.7	1.5	1.1	0.6
	250	40-200	64	64	64	64	64	56.8	36.4	23	22.1	14.3	9.1	9.5	6.6	3.7
	400	80-240	64	64	64	6.4	64	64	50.4	31.8	30.6	19.8	12.6	13.2	9.2	5.2

备注：对于波纹管密封调节阀，最大允许压差为10bar，表中数值若小于10bar则不变，若大于10bar则取l0bar。

外形结构图

主要外形尺寸

公祢通径		20	25	32	40	50	65	80	100	125	150	200
L	PN16/40	85	95	115	115	130	145	155	175	200	240	300
	PN64	100	115	130	130	150	170	190	215	250	275	325
A		285	285	285	285	285	360	360	360	470	470	470
H1	PN16/40	107	107	114	132	137	164	174	189	213	243	298
	PN64	119	119	122	140	157	169	179	200	230	250	304
H2		298	298	298	298	298	380	380	380	510	510	510
H3	PN16/40	267	267	282	300	305	402	412	427	474	504	559
	PN64	279	279	290	308	315	407	417	438	621	641	695
H4	PN16/40	267	267	282	300	305	402	412	427	604	634	689
	PN64	279	279	290	308	315	407	417	438	621	641	695
C		220	220	220	220	220	270	270	270	320	320	320
H6		180	180	180	180	180	236	236	236	310	310	310
重量 (kg)	PN16/40	16	17	19	24	30	48	57	64	100	120	185
	PN64	20	21	25	34	42	64	72	83	138	150	225

备注：
1、  表中重量为不带附件标准数据，也可安装侧装式手轮。
2、阀门法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN标准。

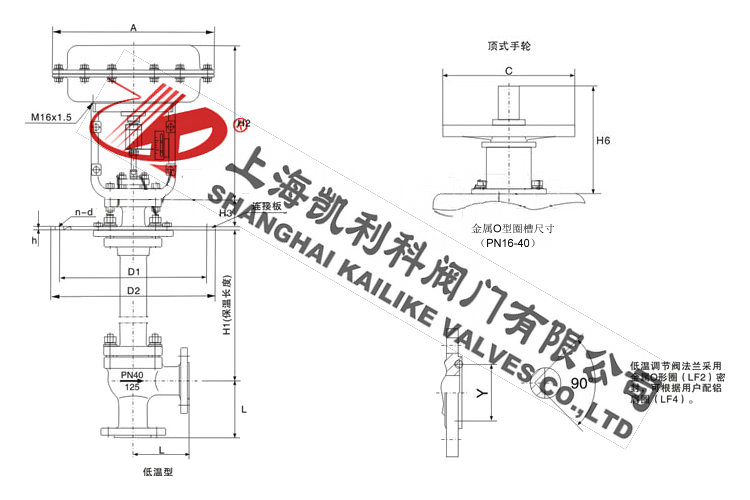

外形结构图

主要外形尺寸

公祢通径		20	25	32	40	50	65	80	100	125	150	200
L	PN16/40	85	95	115	115	130	145	155	175	200	240	300
	PN64	100	115	130	130	150	170	190	215	250	275	325
A		285	285	285	285	285	360	360	360	470	470	470
H1		700	700	700	700	700	700	700	700	700	700	700
H2		298	298	298	298	298	380	380	380	510	510	510
H3		88	88	88	88	88	94	94	94	110	110	110
D1	PN16/40	230	230	250	270	305	342	375	430	490	556	665
	PN64	270	270	305	342	375	430	490	556	665	665	765
D2	PN16/40	310	310	335	355	390	430	465	520	585	660	770
	PN64	355	355	390	430	465	520	585	600	770	770	890
D2	PN16/40	15	15	15	15	15	18	18	18	20	20	20
n-d	PN16/40	8-12	8-12	8-12	8-14	8-14	10-14	10-14	12-16	14-16	16-16	18-16
	PN64	8-14	8-14	8-14	10-14	10-14	12-16	14-16	16-16	18-16	18-16	18-16
Y		45	45	60	65	75	90	104	135	165	195	245
C		220	220	220	220	220	265	270	270	320	320	320
H6		180	180	180	180	180	240	236	236	310	310	310
重量	（kg）	36	43	46	54	62	82	95	128	190	252	283

备注：
1、保温长度以700mm为例，表中重量为PN16数据，也可安装侧装式手轮。
2、阀门法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN标准。
