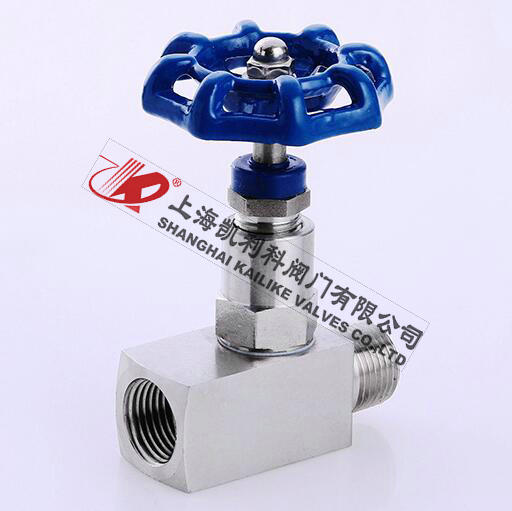

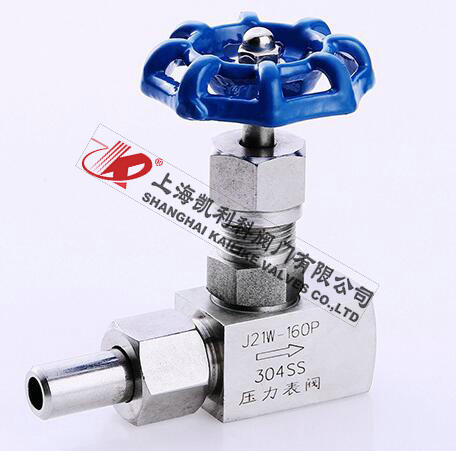

J21W内外螺纹针型阀是由内外螺纹连接，适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质，适用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他类型的阀门，内外螺纹针型阀具有更好的密封性能和耐受压力的能力，一般用于较小流量较高压力的气体或者液体介质的密封，最合适与与压力表配合。
| 产品名称： | 内外螺纹针型阀 | 产品型号： | J21W |
| 公称通径： | DN3～DN6 | 结构形式： | 锥面或球面密封 |
| 公称压力： | 16.0MPa～32.0MPa | 连接方式： | 内螺纹、外螺纹 |
| 适用温度： | -40ºC～+540ºC | 驱动方式： | 手动（一字形手柄或菊花形手轮） |
| 阀体材质： | 铸钢、不锈钢 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 水、油、蒸汽、空气等气体 | 生产厂家： | 上海凯利科阀门有限公司 |
|
型号 Type |
公称压力（MPa）Nominal pressure | 试验压力（MPa）Test pressure | 工作压力（MPa）Working pressure | 工作温度（℃）Working temperature |
适用介质 Applicable mediun |
||
|
壳体 Shell |
密封（液） Seal |
密封（气） Seal |
|||||
| J21W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P＜540℃ | 液化石油气水、酸、蒸汽、油品等Petroleun gas Water,Asic,Steam,Oil etc. |
| J21W-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
| J21W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C＜425℃ | |
| J21W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
|
序号 NO. |
零件名称 Part name |
材质 Material |
| 1 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 阀盖垫片 Bonnet Gasket | 紫铜(Red copper) PTFE |
| 3 | 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
| 4 | 填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
| 5 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
| 6 | 格南螺母 Gland Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 7 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
| 8 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 手轮 Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 10 | 带帽螺母Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 型号 |
公称通径 DN Nominal bore |
H | L | M | D0 |
| J21W-JH-b-1 | DN6 | 85 | 65 | G1/4 | 60 |
| J21W-JH-b-2 | DN10 | 87 | 68 | G1/2 | 60 |
| J21W-JH-b-3 | DN15 | 87 | 86 | ZG3/4 | 70 |
| J21W-JH-b-4 | DN20 | 100 | 100 | ZG1 | 80 |
声明：【J21W内外螺纹针型阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的J21W内外螺纹针型阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
