Q671F气动对夹式球阀

您的位置:阀门 - 球阀 - Q671F气动对夹式球阀 更新时间:2024-09-03 09:09:35
Q671F气动对夹式球阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:Q671F气动对夹式球阀产品参照意大利产品的特点,与普通球阀相比,具有结构长度短、重量轻、安装方便、节省材料等显著的优点。对夹保温...

    • 产品描述
    • 在线询价
    • 技术咨询

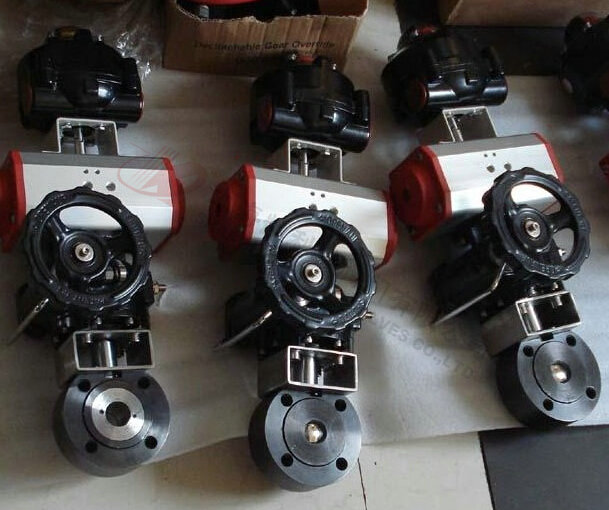

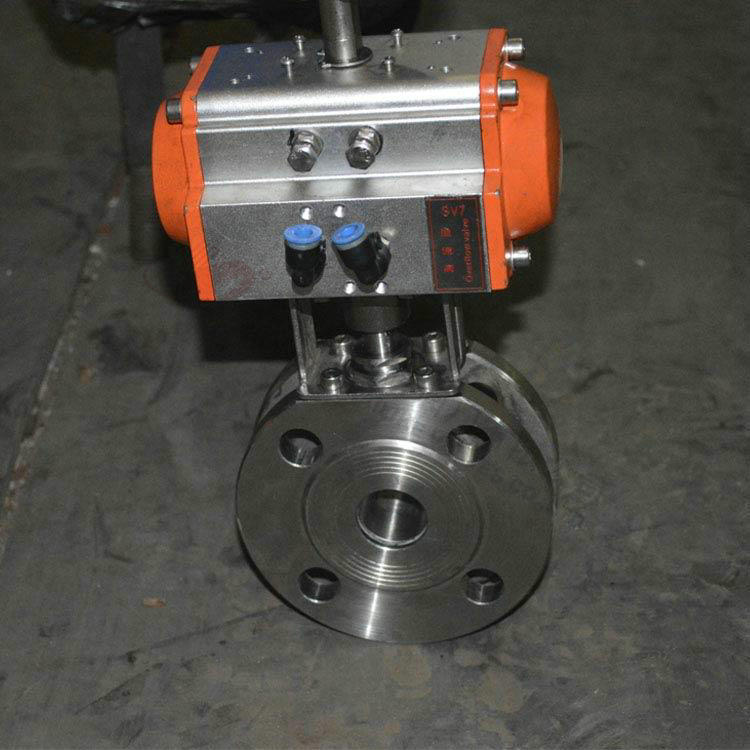

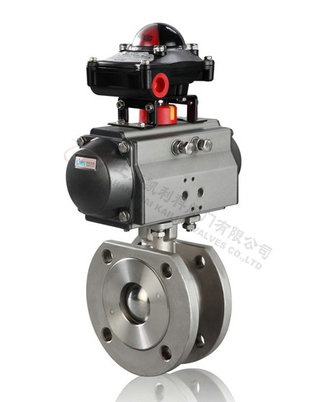

    Q671F气动对夹式球阀Q671F气动对夹式球阀

    Q671F气动对夹式球阀产品参照意大利产品的特点,与普通球阀相比,具有结构长度短、重量轻、安装方便、节省材料等显著的优点。对夹保温夹套球阀保温效果好。此外,阀座采用弹性密封结构,密封可靠,启闭轻松。设有耐火结构,万一发生火灾时,仍然能够可靠操作并具有良好的密封性。根据用户需要,可设有防静电结构。设置了90°开关带孔定位片,根据需要可以加锁,防止误操作。

    产品名称: 气动对夹式球阀 产品型号: Q671F
    公称通径: DN15~DN200 结构形式: 球形
    公称压力: 1.6Mpa~2.5Mpa 连接方式: 对夹式
    适用温度: ≤300ºC 驱动方式: 气动(可佩带手操)
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、气体、液体 生产厂家: 上海凯利科阀门有限公司

    产品说明

    Q671F气动对夹式球阀产品参照意大利产品的特点,与普通球阀相比,具有结构长度短、重量轻、安装方便、节省材料等显著的优点。对夹保温夹套球阀保温效果好。此外,阀座采用弹性密封结构,密封可靠,启闭轻松。设有耐火结构,万一发生火灾时,仍然能够可靠操作并具有良好的密封性。根据用户需要,可设有防静电结构。设置了90°开关带孔定位片,根据需要可以加锁,防止误操作。

    产品用途

    Q671F气动对夹式球阀适用于Class150、PN1.0~2.5MPa,工作温度 29~180℃(密封圈为增强聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
    适用介质:水、气、油品、天然气和酸碱腐蚀性介质。
    适用温度:-20~150~300℃
    驱动方式:手动、气动、电动等。
    公称压力:1.6~2.5MPa

    主要零件材料

    序号
    NO

    零件名称

    材质

    1

    阀体

    不锈钢CF8M/CF8

    碳钢WCB

    2

    不锈钢316/304

    不锈钢SS304

    3

    密封垫

    聚四氟乙烯PTFE

    聚四氟乙烯PTFE

    4

    阀杆

    不锈钢316/304

    不锈钢SS304

    5

    填料

    聚四氟乙烯PTFE

    聚四氟乙烯PTFE

    6

    定位锁

    不锈钢304

    不锈钢SS304

    7

    手柄

    不锈钢304

    不锈钢SS304

    8

    阀杆螺母

    不锈钢304

    不锈钢SS304

    9

    填料压盖

    不锈钢304

    不锈钢SS304

    10

    手柄套

    塑料

    塑料

    11

    密封瓶帽

    不锈钢316/304

    不锈钢SS304

    12

    垫圈

    聚四氟乙烯PTFE

    聚四氟乙烯PTFE

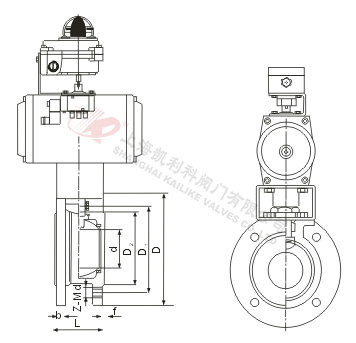

    外形结构图纸


    主要尺寸单位:mm

    SIZE

    1/2"

    3/4"

    1"

    11/4"

    11/2"

    2"

    21/2"

    3"

    4"

    5"

    6"

    8"

    d

    15

    20

    25

    29

    38



    62

    76

    92

    110

    145

    195

    L

    32

    38.5

    45

    55

    62

    72

    95

    120

    145

    200

    225

    275

    D

    95

    105

    115

    135

    145

    160

    180

    195

    215

    245

    280

    335

    D1

    65

    75

    85

    100

    110

    125

    145

    160

    180

    210

    240

    295

    D2

    45

    55

    65

    78

    85

    100

    120

    135

    155

    185

    210

    265

    H

    62

    70

    79

    86

    92

    102

    158

    172

    187

    200

    240

    278

    E

    110

    125

    135

    150

    150

    180

    250

    300

    350

    650

    840

    1000

    b

    14

    14

    16

    16

    18

    20

    22

    24

    24

    26

    26

    28

    z-d1

    4-14

    4-14

    4-14

    4-18

    4-18

    4-18

    4-18

    8-18

    8-18

    8-18

    8-23

    12-20

    f

    2

    2

    2

    3

    3

    3

    3

    3

    3

    3

    3

    3


    声明:【Q671F气动对夹式球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的Q671F气动对夹式球阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
