SRT高压T型过滤器

产品名称：	高压T型过滤器	产品型号：	SRT
公称通径：	DN15～DN500	结构形式：	T型
工作压力：	1.6MPa～16.0MPa	连接方式：	焊接、法兰
适用温度：	-20ºC～+450ºC	功能作用：	过滤管道中的杂质
阀体材质：	铸铁、铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油品、蒸汽、液体、气体等	生产厂家：	上海凯利科阀门有限公司

产品说明

SRT高压T型过滤器由阀体、法兰、过滤网、阀盖及紧固件等部件组成，其安装在管道上能除去流体中的较大固体杂质，使机器设备(包括压缩机、泵等)、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。该产品的过滤网材料主要有不锈钢多孔板、不锈钢编织网和不锈钢烧结网等。

执行标准

设计标准	HG/T 21627-1991、GB/T 14382-1993、SH/T 3411-1999
法兰标准	GB/T 9112-2000、HG 20592-2009、HG 20592-1997、HG 20615-1997
结构长度标准	GB/T 12221或按客户要求
试验与检验标准	JB/T 9092或客户指定标准

结构原理

高压T型过滤器可水平或垂直安装，但应注意水流方向与外壳箭头方向应一致，垂直安装时要求水流方向是自上而下，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

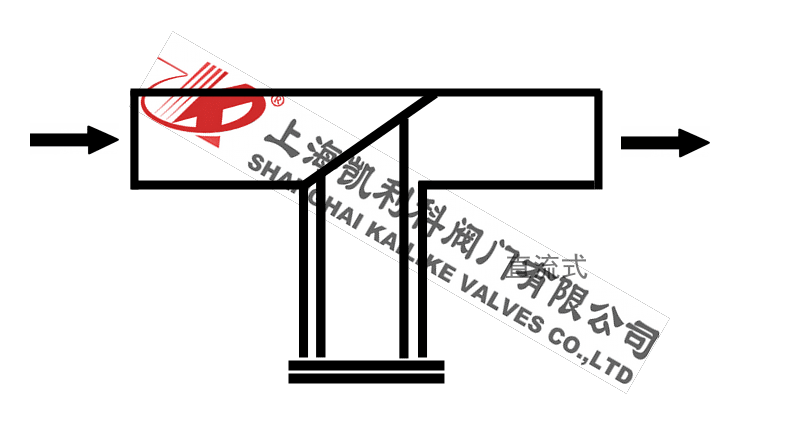

直流式原理图



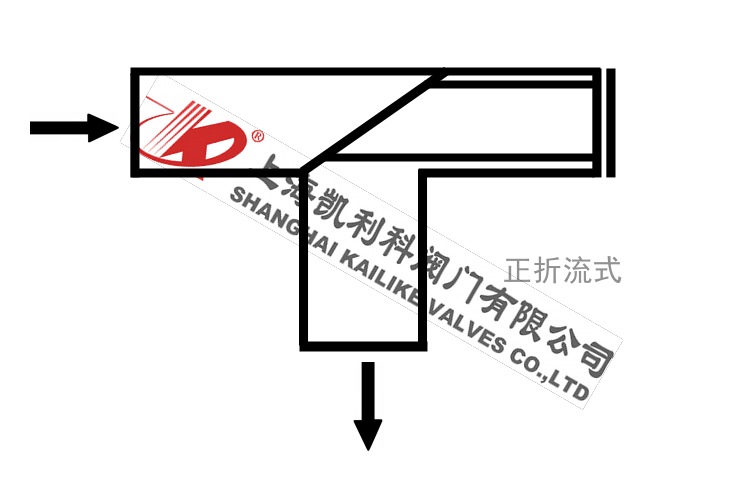

正折流原理图

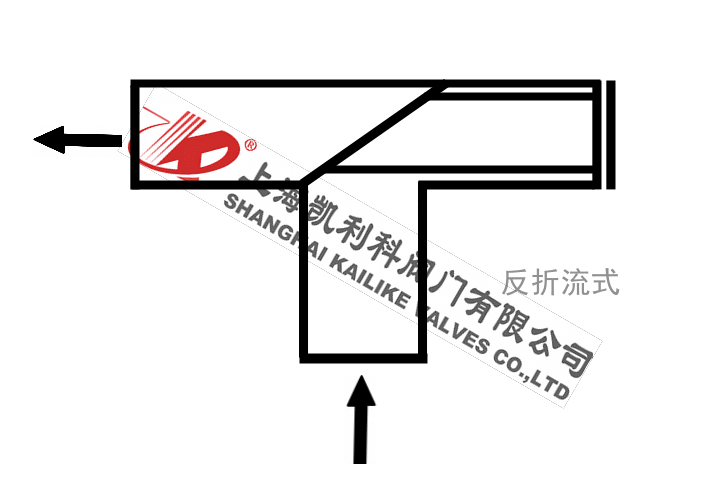

反折流原理图

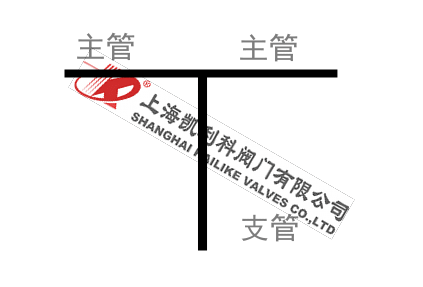

管路支管图


高压T型过滤器有直通式、正折流、反正流三种类型，正折流式高压T型过滤器与反折流式高压T型过滤器在外形、结构、尺寸、功能上基本相同，其最大区别在于滤筒的丝网安装有别，正折流式丝网安装在滤筒内，反折流式丝网则安装在滤筒外，正折流式过滤的时候一般是从里向外，反折流式过滤的时候一般是从外向里，该种高压T型过滤器广泛应用于蒸汽、空气、水、油品等多种介质的管线中用于保护管线系统上各种设备，如水泵、阀门等，免受管道内的铁锈、焊渣等杂物带来对管道的堵塞和损坏，本产品具有抗污性能强，排污方便，流通面积大，压力损失小，结构简单，体积小等特点。

零部件材料

序号	零件名称	材料名称
1	法  兰	WCB	304	304L	316	316L
2	阀  体	WCB	304	304L	316	316L
3	滤  网	304		304L	316	316L
4	紧固件	WCB/35#	304	304L	316	316L
5	密封件	柔性石墨、聚四氟乙烯
6	排放口	WCB	304	304L	316	316L
7	阀  盖	WCB	304	304L	316	316L

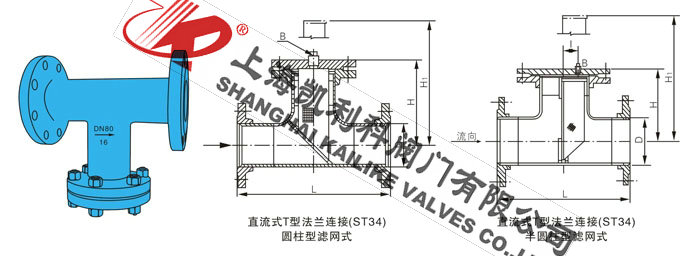

直流式外形结构图

直流式主要外形尺寸

公称通径 DN(mm)	尺寸(mm)					排放口"B"		重量(Kg)
	D	L	H	H1	I	PN1.0-2.5	PN4.0	PN1.0	PN2.5
50	57	228	136	254	14	ZG1/2"	DN20	10.7	12.7
65	76	260	154	294	20	ZG1/2"	DN20	14.6	16.8
80	89	292	172	332	23	ZG1/2"	DN20	18.4	21.4
100	108	350	203	399	28	ZG1/2"	DN20	22.5	32.3
125	133	388	226	449	42	ZG3/4"	DN20	31.7	45.4
150	159	434	251	508	60	ZG3/4"	DN20	40.8	59.3
200	219	536	310	339	104	ZG3/4"	DN20	67.2	97.8
250	273	640	368	768	110	ZG3/4"	DN20	103.3	149.2
300	325	744	426	898	132,	ZG3/4"	DN20	128.1	212.9
350	377	802	461	980	158	ZG3/4"	DN25	166.9	289.1
400	426	898	517	1100	179	ZG3/4"	DN25	231	390.9
500	529	1078	623	1339	227	ZG3/4"	DN25	342.7	634
600	630	1128	630	1438	277	ZG3/4"	-	444.4	853
700-1800	按客户需求定制

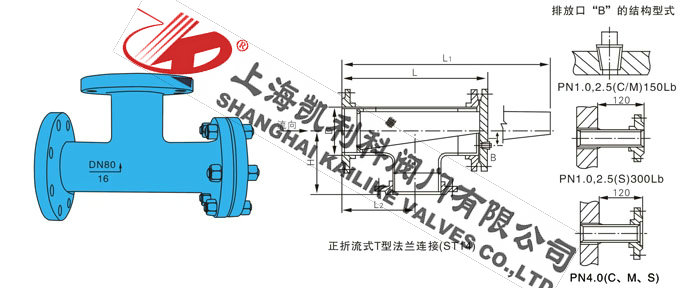

正折流外形结构图

正折流主要外形尺寸

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸(mm)						有效过滤 面积(m2)	排放口"B"		重量(Kg)
		D	L	L1	L2	H	I		PN1.0-2.5	PN4.0	PN1.0	PN2.5	PN4.0
1.6-4.0	50	57	300	528	164	164	16	0.0135	ZG1/2"	DN20	11.2	13.1	14.3
	65	76	338	594	184	184	25	0.021	ZG1/2"	DN20	15.6	17.7	19.8
	80	89	368	652	196	196	30	0.0284	ZG1/2"	DN20	18.3	23.2	24.9
	100	108	423	735	220	175	40	0.0382	ZG1/2"	DN20	23.3	32.8	36.6
	125	133	466	814	240	194	45	0.0554	ZG3/4"	DN20	31.8	46.2	52.4
	150	159	521	817	270	217	55	0.0788	ZG3/4"	DN20	42.5	61.6	71
	200	219	630	1108	320	268	70	0.1277	ZG3/4"	DN20	67.1	98.1	142.2
	250	273	738	1310	370	320	90	0.1936	ZG3/4"	DN20	102.4	147	219.3
	300	325	846	1512	420	372	105	0.2697	ZG3/4"	DN20	119.8	213.6	324.5
	350	377	911	1631	450	401	120	0.3279	ZG3/4"	DN25	176.1	296.4	445.7
	400	426	1038	1840	521	449	140	0.4128	ZG3/4"	DN25	244.4	403.7	659.9
	500	529	1234	2208	609	539	230	0.6486	ZG3/4"	DN25	361.5	653.6	941.6
	600	630	1340	2454	710	564	250	0.8645	ZG3/4"	DN25	481.2	897.5	-

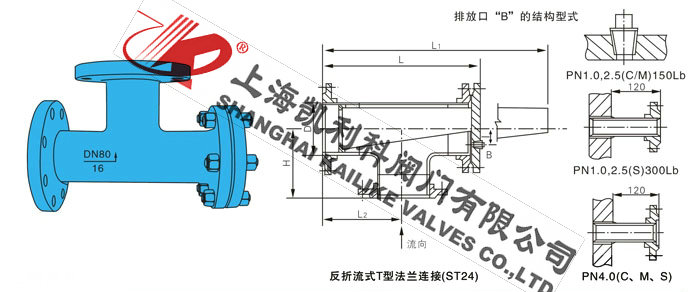

反折流外形结构图

反折流主要外形尺寸

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸(mm)						有效过滤 面积(m2)	排放口"B"		重量(Kg)
		D	L	L1	L2	H	I		PN1.0-2.5	PN4.0	PN1.0	PN2.5	PN4.0
1.6-4.0	50	57	300	528	164	164	16	0.0135	ZG1/2"	DN20	11.2	13.1	14.3
	65	76	338	594	184	184	25	0.021	ZG1/2"	DN20	15.6	17.7	19.8
	80	89	368	652	196	196	30	0.0284	ZG1/2"	DN20	18.3	23.2	24.9
	100	108	423	735	220	175	40	0.0382	ZG1/2"	DN20	23.3	32.8	36.6
	125	133	466	814	240	194	45	0.0554	ZG3/4"	DN20	31.8	46.2	52.4
	150	159	521	817	270	217	55	0.0788	ZG3/4"	DN20	42.5	61.6	71
	200	219	630	1108	320	268	70	0.1277	ZG3/4"	DN20	67.1	98.1	142.2
	250	273	738	1310	370	320	90	0.1936	ZG3/4"	DN20	102.4	147	219.3
	300	325	846	1512	420	372	105	0.2697	ZG3/4"	DN20	119.8	213.6	324.5
	350	377	911	1631	450	401	120	0.3279	ZG3/4"	DN25	176.1	296.4	445.7
	400	426	1038	1840	521	449	140	0.4128	ZG3/4"	DN25	244.4	403.7	659.9
	500	529	1234	2208	609	539	230	0.6486	ZG3/4"	DN25	361.5	653.6	941.6
	600	630	1340	2454	710	564	250	0.8645	ZG3/4"	DN25	481.2	897.5	-





声明：【SRT高压T型过滤器】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的SRT高压T型过滤器产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
