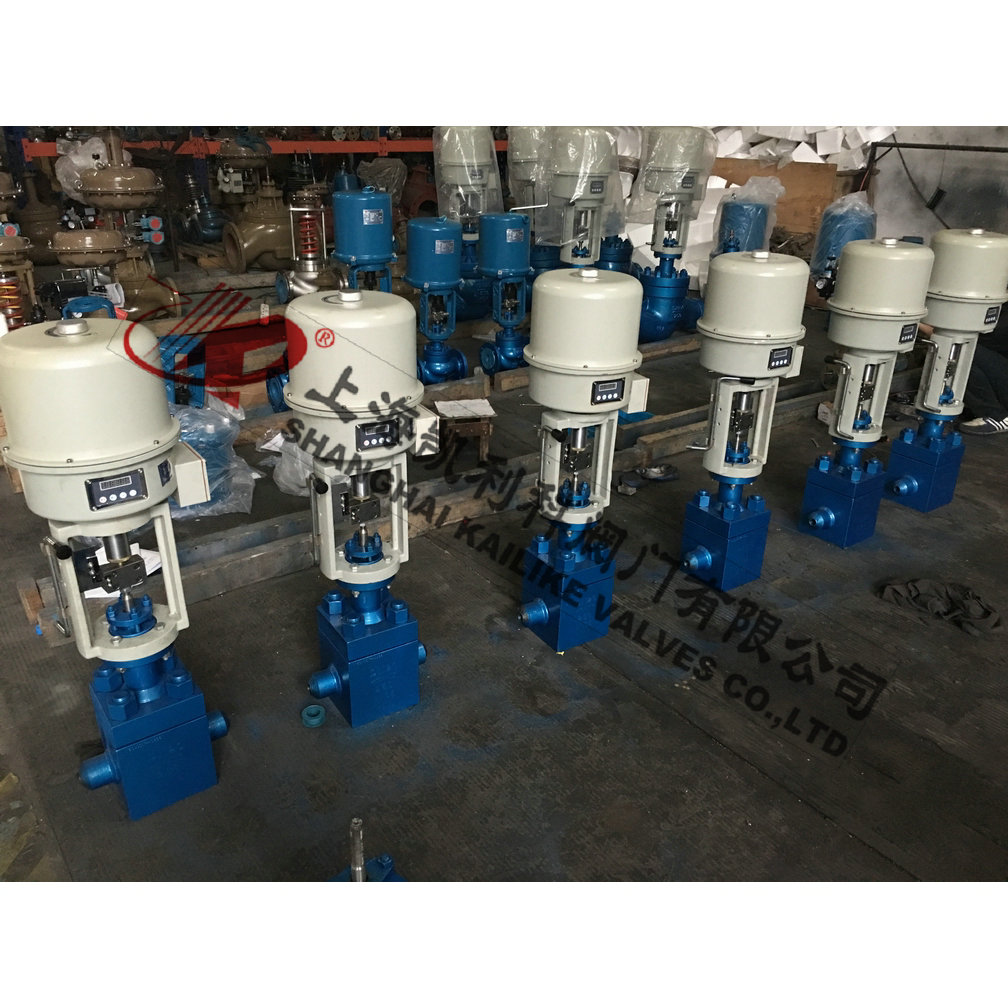

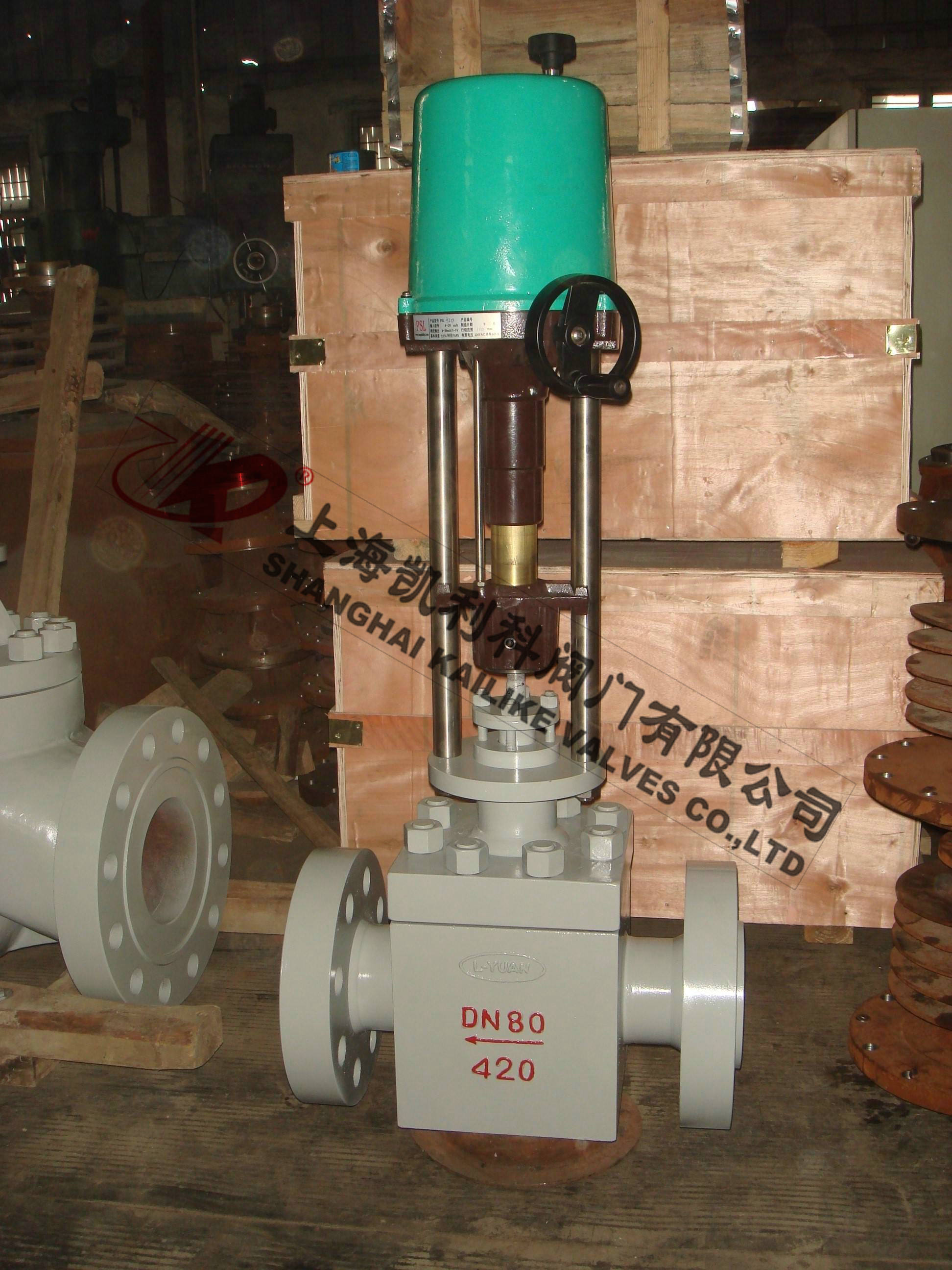

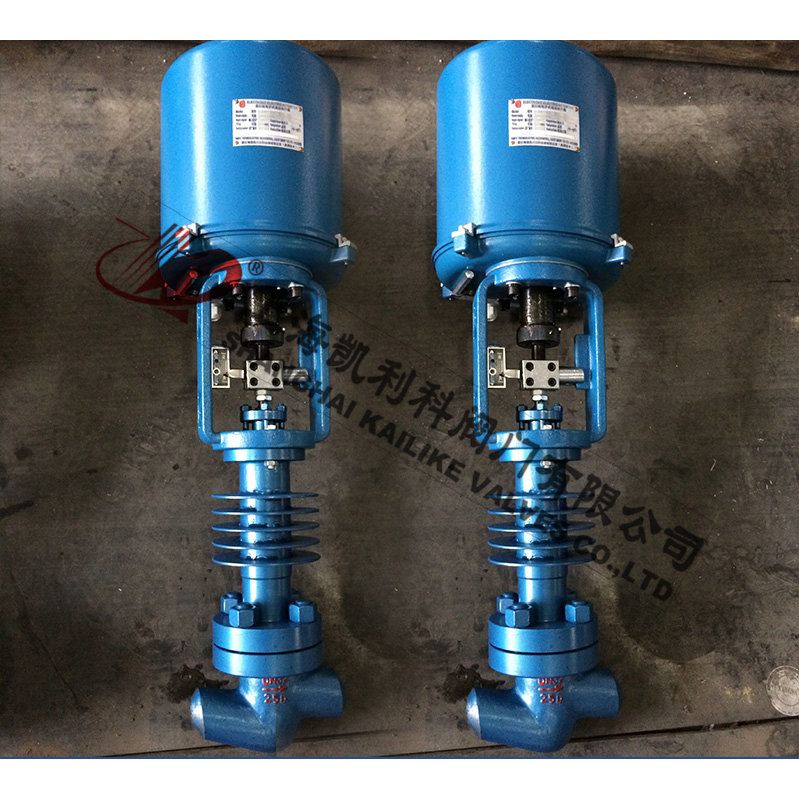

ZAYD电动高压调节阀
ZAYD电动高压调节阀是由PSL系列或者3810L系列直行程电动执行机构和高压调节阀体组成。电动高压笼式调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。电动高压调节阀采用笼式节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏，大大提高了调节阀的使用寿命，特别是用在尿素系统中比普通高压阀寿命提高2-3倍。
|
产品名称： |
电动高压调节阀 |
产品型号： |
ZAYD |
|
公称通径： |
DN20～DN200 |
结构形式： |
平衡式、套筒式、笼式 |
|
公称压力： |
10.0MPa～16.0MPa～32.0MPa～45.0MPa |
连接方式： |
法兰、焊接 |
|
适用温度： |
-29ºC～+150ºC |
驱动方式： |
电动 |
|
阀体材质： |
铸铁、铸钢、不锈钢 |
标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油品、蒸汽、液体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
ZAYD电动高压调节阀是由PSL系列或者3810L系列直行程电动执行机构和高压调节阀体组成。电动高压笼式调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。电动高压调节阀采用笼式节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏，大大提高了调节阀的使用寿命，特别是用在尿素系统中比普通高压阀寿命提高2-3倍。电动执行机构为一体化结构，内有伺服放大器,输入控制信号(4～20mADC或1～5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。阀体为直通式，阀芯为单导向结构，阀体流路简单，阻力小，电动高压调节阀特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。电动高压调节阀整体具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。
技术参数
|
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数(KV) |
单座 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
875 |
1250 |
|
笼式 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
|
允许压差(MPa) |
≤ 公称压力 |
|
公称压力(MPa) |
10.0、16.0、25.0、32.0、45.0 |
|
额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
|
阀盖形式 |
标准型(-17～+250℃)、高温型(+250～+450℃) |
|
压盖形式 |
螺栓压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|
阀芯形式 |
单座式、笼式 |
|
流量特性 |
等百分比 |
|
配置执行器类别 |
3810系列、PSL系列等电动执行器(客户指定品牌亦可) |
|
执行器参数 |
电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
|
防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 |
|
环境温度：-25～+70℃、环境湿度：≤95% |
性能指标
|
项目 |
指标值 |
|
基本误差% |
配3810L±2.5； 配PSL±1.0 |
|
回差% |
配381L ±2.0； 配PSL±1.0 |
|
死区% |
1.0 |
|
始终点偏差% |
电开 |
始点±2.5 |
终点±2.5 |
|
始点±2.5 |
终点±2.5 |
|
电关 |
始点 |
±2.5 |
|
终点 |
±2.5 |
|
额定行程偏差% |
≤2.5 |
|
泄露量L/h |
0.01%×阀额定容量 |
|
可调范围R |
30：1 |
零件材料
|
1 |
阀体 |
WCB |
304 |
316 |
316L |
|
2 |
垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
|
3 |
阀笼 |
304 |
304 |
316 |
316L |
|
4 |
阀芯 |
304 |
304 |
316 |
316L |
|
5 |
中垫 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
|
6 |
阀盖 |
WCB |
304 |
316 |
316L |
|
7 |
螺栓 |
25 |
不锈钢 |
不锈钢 |
不锈钢 |
|
8 |
阀杆 |
304 |
304 |
316 |
316L |
|
9 |
填料 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
|
10 |
螺栓 |
25 |
不锈钢 |
不锈钢 |
不锈钢 |
|
11 |
填料压盖 |
WCB |
304 |
316 |
316L |
外形结构图
主要外形尺寸
|
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
D |
国标 |
国标压力：PN10.0、16.0、25.0、32.0、45.0MPa
美标压力：150LB、300LB、600LB、900LB、1500LB、2500LB |
|
美标 |
|
H、H1、H2 |
H、H1：该尺寸根据工程师设计为准
H2、D：该尺寸根据调节阀力矩大小而定 |
|
|
|
声明：【ZAYD电动高压调节阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的ZAYD电动高压调节阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
