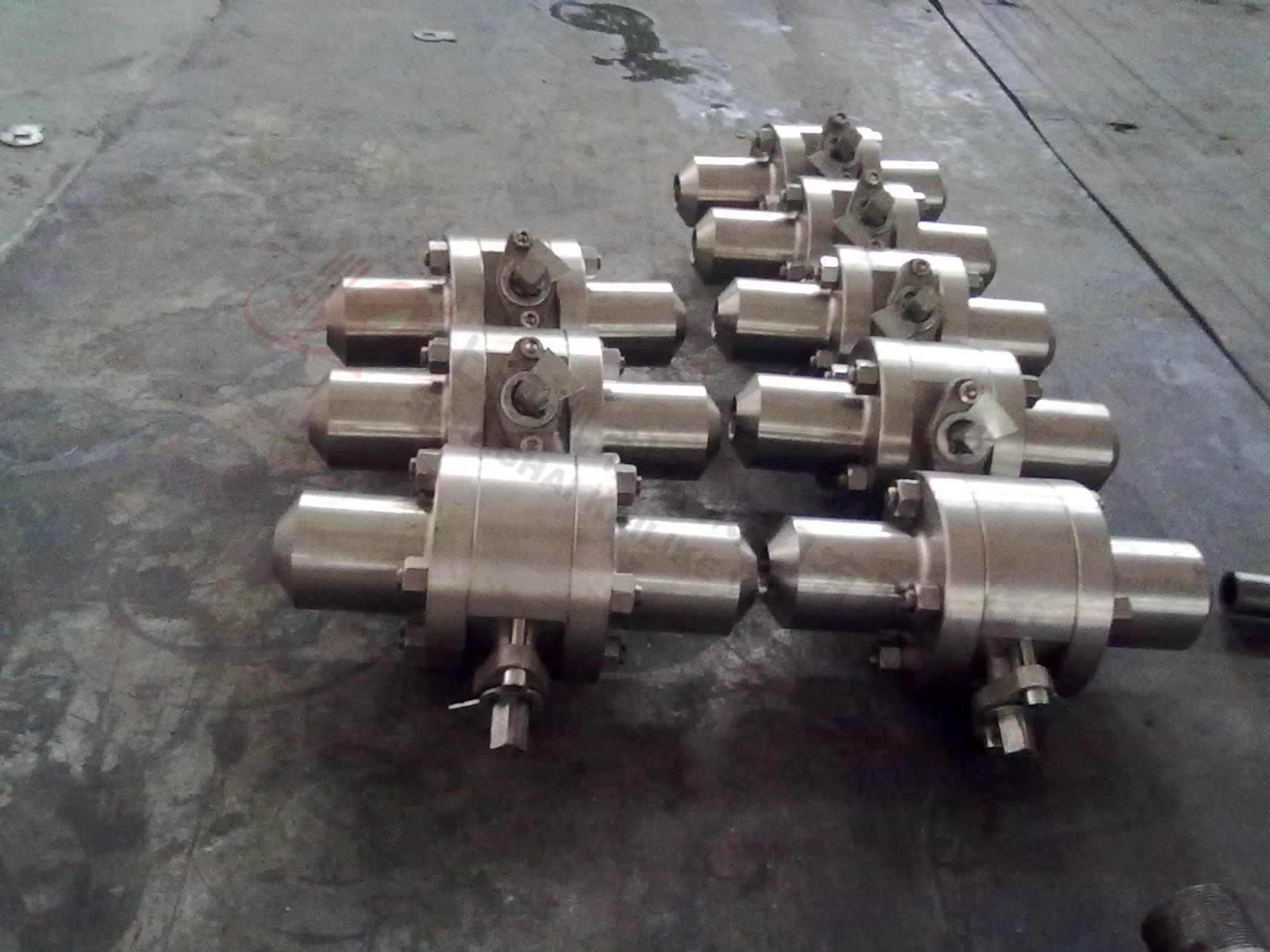

Q61N-160,320高压焊接球阀

产品名称：	高压焊接球阀	产品型号：	Q61N-160/320
公称通径：	DN15～DN50	结构形式：	球形
公称压力：	1.6Mpa～32.0Mpa、Class 150～2500Lb	连接方式：	对焊、焊接
适用温度：	≤550ºC	驱动方式：	电动、气动
阀体材质：	锻钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油品、蒸汽、气体、天然气	生产厂家：	上海凯利科阀门有限公司

产品说明

Q61N-160/320高压焊接球阀主要用于石油，天然气的长距离管线输送和城市煤气管道系统。由于长输管线用阀的独有特征，因而在设计时充分考虑了其承受管道应力的能力，以及安全性，耐候性，长期使用的可靠性等；密封，结构设计属凯利科公司独有。适用于Class 150～2500Lb，工作温度80～550℃的长输管线和一般工业管线，其安全、耐恶劣环境性等的设计均已进行特殊考虑，适用于水、油品、蒸汽、气体、天然气等介质。

产品特点

1.本产品所有部件均为锻件
2.采用下装式阀杆,设备倒密封结构
3.采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏
4.密封面采用尼龙 1010，它的磨擦系数通常为巴氏合金的1/3，因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性，与金属不相上下。
5.密封面采用STL合金，可耐磨耐高温。
6防静电、防火设计。

设计标准（美标）

设计和制造标准按照: ASME B16.34,API6D等；
结构长度按照: ASME B16.10；
连接端尺寸按照：ASME B16.5,ASME B16.25；
检验和测试按照: API598；
防火设计按照：API607；

计标标准（国标）

设计和制造标准按照: GB12237—1989通用阀门 法兰和对焊连接钢制球阀
结构长度按照: GB12221；
连接端尺寸按照：JB/T79,GB9113,HG20592；
检验和测试按照: JB/T 9092、GB/T13927-1992 通用阀门 压力试验


主要零件材料

零件名称	材料
	GB	ASTM
弹簧	60SizMnl	AISI9260
阀座	25	A105
密封圈	PTFE	PTFE
O型圈	NBR	NBR
螺钉	35CrMo	A193-B7
垫片	PTFE柔性石墨
下阀杆	2Cr13	A276-410
垫片	PTFE柔性石墨
底盖	25	A105
阀体、端	25	A105
垫片	PTFE柔性石墨
O型圈	NBR	NBR
球体	A105+HCr
滑动轴承		PTFE
阀杆	2Cr13	A276-410
注脂阀	组件
垫片	PTFE+不锈钢	PTFE+304
填料箱	25	A105
压盖	25	A105
O型圈	NBR	NBR
支架	Q235A	碳钢
键	45	AISI C 1045
连接套	45	AISI C 1045
驱动装置	组件(电动或气动装置)

主要性能规范

型号		Q41N/Y-160	Q41N/Y-320	Q61N/Y-160	Q61N/Y-320
公称压力 PN（MPa）		16.0	32.0	16.0	32.0
试验压力 （Mpa）	壳体	24.0	48.0	24.0	48.0
	密封（液）	17.6	35.2	17.6	35.2
	密封（气）	0.6
适用温度		-40～80
适用介质		水、油品、氦、氢、氨等

（对焊）结构尺寸图



（对焊）主要外形尺寸和重量

型号	公称通径DN（mm）	尺寸（mm）						重量 （kg）
		L	L1	D	D1	H	Lo	16.MPa	32.0MPa
Q61N-160/320 (尼龙) Q61Y-160/320 (司太立合金)	10	150	60	90	18	58	220	4	4.5
	15	170	70	100	23	62	220	4.5	5
	20	190	80	110	29	7S	250	6.5	7
	25	205	95	115	36	80	250	8	9
	32	230	110	150	43	96	300	16	18
	40	260	120	170	49	111	400	22.5	24
	50	330	140	200	61	128	400	35	38
	65	360	150	225	80	180	500	48	52
	80	380	160	270	105	200	600	67	72
	100	430	188	320	118	245	800	116	124



声明：【Q61N-160,320高压焊接球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的Q61N-160,320高压焊接球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
