A49H,A49Y高温高压主安全阀

产品名称：	高温高压主安全阀	产品型号：	A49H、A49Y
公称通径：	DN150～DN250	结构形式：	活塞式
公称压力：	1.6MPa～16.0MPa	连接方式：	法兰
适用温度：	-15ºC～+540ºC	驱动方式：	弹簧自动起跳
阀体材质：	WCB、铸钢、铬钼钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、蒸汽、液体、气体	生产厂家：	上海凯利科阀门有限公司

产品说明

A49H、A49Y高温高压主安全阀是一种新颖结构的安全阀。主要用于电站锅炉、压力容器、减温减压设备，是受压设备、容器上的最佳超压保护装置。A49H、A49Y高温高压主安全阀的主要优点是 与冲量安全阀配套使用，提高了动作的灵敏度和安全阀口径，而且主阀采用塞式，动作精度高、重复性好、回座快、不泄漏、工作寿命长、工作稳定可靠。

执行标准

设计规范：GB/T 12243
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：GB/T 12242
产品标识：GB/T 12220
供货规范：JB/T 7928

产品特点

1、采用活塞结构
2、主阀设有缓冲阀，减少密封面损坏
3、密封面采用硬质合金设计，坚固耐用

工作原理

1、当介质压力升高到整定压力时，冲量安全阀打开，介质从脉冲管进入高温高压主安全阀的活塞室，推动活塞下降，使阀门自动打开，当冲量阀关闭是，阀瓣又自动关闭。
2、密封面用钴基鉻镍不锈钢堆焊而成，阀瓣经热处理，提高了耐磨性和抗冲蚀性。

整定压力

公称压力(MPa)	整定压力等级
1.6	0.06～0.1	0.1～0.16	0.16～0.25	0.4～0.6	0.6～0.8	0.8～1.0	1.0～1.3	1.3～1.6
2.5	1.3～1.6	1.6～2.0	2.0～2.5
4.0	1.3～1.6	1.6～2.0	2.0～2.5	2.5～3.2	3.2～4.0
6.4	2.5～3.2	3.2～4.0	4.0～5.0	5.0～6.4
10.0	3.2～4.0	4.0～5.0	5.0～6.4	6.4～8.0	8.0～10.0
16.0	10.0～13.0	13.0～16.0

性能参数

型号		铸钢型 A49H-C	15CrMo1V合金钢型 A49Y-V
口径范围		DN150～DN200
适用温度		≤425°C	≤540°C
适用介质		蒸汽	蒸汽
材料	1、阀体	WCB	15CrMo1V
	2、阀盖	WCB	12Cr1MoVA
	3、活塞	2Cr13	304SS
	4、阀瓣	2Cr13	17-7PH
	5、活塞	2Cr13	15CrMo1V
	6、活塞环	304SS	304SS
	7、弹簧	50CrVa	50CrVa
	8、阀杆	2Cr13	304SS
	9、保护罩	ZG200-400	ZG200-400
	密封面材料	堆焊Co基硬质合金	堆焊Co基硬质合金

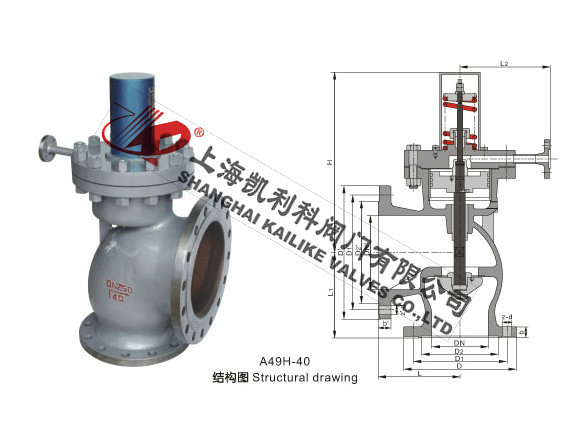

外形结构图



主要外形尺寸

公称通径	L	L1	L2	H	DN"
150	220	230	240	486	200
200	270	295	330	615	300
250	300	350	370	646	350

安装说明

1、阀门必须垂直安装在设备的最高位置。
2、住安全阀紧固在支座上，支座承受高温高压主安全阀排汽时产生的反座力。
3、排汽管应有专门吊架，排汽管重量不得加在高温高压主安全阀上，高温高压主安全阀与排汽管之间的连接法兰应消除任何的附加预应力。
4、排汽管的最低点应考虑疏水，以免排汽时产生水击。
