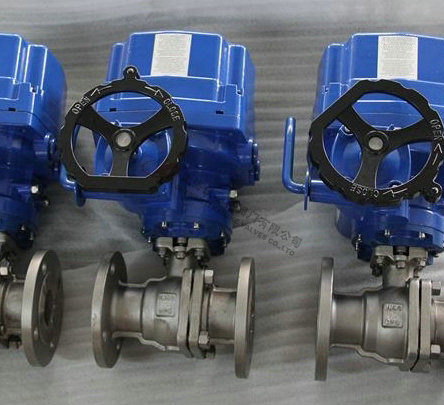

Q41F法兰式球阀

产品名称：	法兰式球阀	产品型号：	Q41F
公称通径：	DN15～DN300	结构形式：	球形
公称压力：	1.6Mpa～6.4Mpa	连接方式：	法兰式
适用温度：	-20～232℃～350℃～550℃	驱动方式：	手动、电动、气动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、气及某些腐蚀性液体	生产厂家：	上海凯利科阀门有限公司

产品说明

Q41F法兰式球阀用于 Class150~Class1500、PN16~PN63、JIS10K~JIS20K 的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。

产品特点

Q41F法兰式球阀本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。浮动式球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气过氧化氢,甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。

主要优点

（1）流体阻力小，全通径的球阀基本没有流阻。
（2）结构简单、体积小、重量轻。
（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

性能规范

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
GB122237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

压力试验

验项目		壳体试验	密封试验	上密封试验	气密封试验
介质		水			气
单位		MPa	MPa	MPa	MPa
公称压力PN(MPa)	1.6	2.4	1 8	1 8	0.5-0.7
	2.5	3.8	2.8	2.8
	4.0	6.0	4.4	4.4
	6.4	9.6	7.0	7.0
	10.0	15.0	11.0	11.0
	16.0	24.0	18.0	18.0

主要零件材料

名称	材料
阀体 /阀盖	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
球体	CF8	CF3	CF8M	CF3M	WCB HCr	CF8	CF8	CF8	CF8
阀杆	F304	F304L	F316	F316L	2C13	F304	F304	F304	F304
阀座	PTFE/PPL
填料 /垫片	PTFE/PPL					石墨
螺栓	不锈钢					35CrMoA
螺母	不锈钢					45、35CrMoA
手柄	铸钢

外形结构图

1.6MPa主要连接尺寸

型号	公称通径 DN(mm)	尺寸(mm)
		L	D	D1	D2	b-f	z-Φd	H	W
Q41F-16C Q41F-16P Q41F-16R Q41F-16RL Q341F-16C Q341F-16P Q341F-16R Q341F-16RL	15	130	95	65	45	14-2	4-Φ14	65	115
	20	140	105	75	55	14-2	4-Φ14	75	130
	25	150	115	85	65	14-2	4-Φ14	85	150
	32	165	135	100	78	16-2	4-Φ18	95	190
	40	180	145	110	85	16-3	4-Φ18	105	230
	50	200	160	125	100	16-3	4-Φ18	115	240
	65	220	180	145	120	18-3	4-Φ18	145	280
	80	250	195	160	135	20-3	8-Φ18	160	310
	100	280	215	180	155	20-3	8-Φ18	185	330
	125	320	245	210	185	22-3	8-Φ18	215	600
	150	360	280	240	210	24-3	8-中23	245	800
	200	400	335	295	265	26-3	12-Φ23	300	1000
	250	450	405	355	320	30-3	12-Φ25	380	1200

2.5MPa主要连接尺寸

型号	公称通径 DN(mm)	尺寸(mm)
		L	D	D1	D2	b-f	z-Φd	H	W
Q41F-25C Q41F-25P Q41F-25R Q41F-25RL Q341F-25C Q341F-25P Q341F-25R Q341F-25RL	15	130	95	65	45	14-2	4-Φ14	65	115
	20	140	105	75	55	14-2	4-Φ14	75	130
	25	150	115	85	65	14-2	4-Φ14	85	150
	32	165	135	100	78	16-2	4-Φ18	95	190
	40	180	145	110	85	18-3	4-Φ18	105	230
	50	200	160	125	100	20-3	4-Φ18	115	240
	65	220	180	145	120	22-3	8-Φ18	145	280
	80	250	195	160	135	22-3	8-Φ18	160	310
	100	280	230	190	160	24-3	8-Φ23	185	330
	125	320	270	220	188	28-3	8-Φ25	215	600
	150	360	300	250	218	30-3	8-Φ25	245	800
	200	400	360	310	278	34-3	12-Φ25	300	1000
	250	450	425	370	332	36-3	12-Φ30	380	1200

4.0MPa主要连接尺寸

型号	公称通径 DN(mm)	尺寸 (mm)
		L	D	D1	D2	D6	b-f	z-Φd	H	W
Q41F-40C Q41F-40P Q41F-40R Q41F-40RL Q341F-40C Q341F-40P Q341F-40R Q341F-40RL	15	130	95	65	45	40	16-2	4-Φ14	70	115
	20	140	105	75	55	51	16-2	4-Φ14	80	130
	25	150	115	85	65	58	16-2	4-Φ14	90	150
	32	180	135	100	78	66	18-3	4-Φ18	100	190
	40	200	145	110	85	76	18-3	4-Φ18	110	230
	50	220	160	125	100	88	20-3	4-Φ18	120	240
	65	250	180	145	120	110	22-3	8-Φ18	150	280
	80	280	195	160	135	121	22-3	8-Φ18	170	310
	100	320	230	190	160	150	24-3	8-Φ23	190	330
	125	360	270	220	188	176	28-3	8-Φ25	220	600
	150	400	300	250	218	204	30-3	8-Φ25	250	800
	200	550	375	320	282	260	38-3	12-Φ30	390	1200

6.4MPa主要连接尺寸

型号 Type	公称通径 DN(mm)	尺寸(mm)
		L	D	D1	D2	D6	b-f	z-Φd	H	W
Q41F-64C Q41F-64P Q41F-64R Q41F-64RL Q341F-64C Q341F-64P Q341F-64R Q341F-64RL	15	140	105	75	55	40	18-2	4-Φ14	75	115
	20	160	125	90	68	51	20-2	4-Φ18	85	130
	25	180	135	100	78	58	22-2	4-Φ18	95	150
	32	200	150	110	82	66	24-2	4-Φ23	105	190
	40	220	165	125	95	76	24-3	4-Φ23	120	230
	50	250	175	135	105	88	26-3	4-Φ23	130	240
	65	280	200	160	130	110	28-3	8-Φ23	160	280
	80	320	210	170	140	121	30-3	8-Φ23	180	310
	100	360	250	200	168	150	32-3	8-Φ25	200	330
	125	381	295	240	202	176	36-3	8-Φ30	230	600
	150	403	340	280	240	204	38-3	8-Φ34	260	800
	200	502	405	345	300	260	44-3	12-Φ34	400	1200

6.4MPa以上请来电咨询我司技术部。

声明：【Q41F法兰式球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的Q41F法兰式球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
