F745X隔膜式遥控浮球阀

产品名称：	隔膜式遥控浮球阀	产品型号：	F745X
公称通径：	DN40～DN1600	结构形式：	活塞式
工作压力：	1.0MPa～2.5MPa	连接方式：	法兰
适用温度：	-20ºC～+80ºC	功能作用：	控制水位
阀体材质：	铸铁、铸钢、不锈钢、黄铜	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、污水、给排水等	生产厂家：	上海凯利科阀门有限公司

F745X隔膜式遥控浮球阀 产品说明

F745X隔膜式遥控浮球阀安装在水塔、水池的进口端管路上，完成保持水塔、水池液面的规定高度的功能。F745X遥控浮球阀广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面高度自动控制。

F745X隔膜式遥控浮球阀 结构特点

F745X隔膜式遥控浮球阀由主阀和浮球阀及接管系统组成，主阀阀体采用全通道、直流式、流线型设计，并采取膜片式或活塞式两类结构。接管系统由浮球阀、球阀和接管组成。
F745X隔膜式遥控浮球阀直接利用浮球导阀进行液面控制，不需要其它装置和能源，结构简单，维护保养简便，控制不受水压影响，液面控制准确度高，密封可靠。
1、关闭严密可靠。主阀密封采用橡胶密封环密封，关闭动力由主阀控制室自动形成，保持合适关闭力，密封寿命和可靠性高。
2、操作方便，无需为阀门另配电控系统。阀门随液面高度变化自动开启和关闭。
3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。

F745X隔膜式遥控浮球阀 工作原理

当管道从进水端给水时，由于球阀、浮球阀是常开的，水通过微型过滤器、球阀B、控制室、球阀A、浮球阀进入水池，主阀控制室不形成压力，主阀开启，水塔(池)供水。
当水塔(池)的水面上升至设定高度时，浮球浮起关闭浮球阀，控制室水压升高推动主阀关闭，供水停止。当水池水面下降后，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。

F745X隔膜式遥控浮球阀 技术参数

公称压力(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	最低动作压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	≥0.07	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

F745X隔膜式遥控浮球阀 主要零件

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金/2Cr13
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
缸套活塞（活塞型）	2Cr13
膜片（膜片型）	夹织物丁腈橡胶
浮球阀球阀	铜合金
过滤器	不锈钢

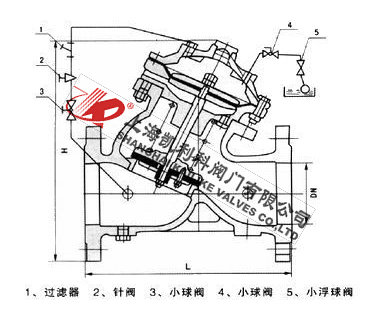

F745X隔膜式遥控浮球阀 外形结构图



F745X隔膜式遥控浮球阀 主要外形尺寸

DN	L	H	D mm			D1 mm			b mm			D2 mm			n-Φd
	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
40	240	270	150	150	150	110	110	110	18	18	18	88	88	84	4-17.5	4-17.5	4-18
50	240	270	165	165	165	125	125	125	20	20	20	102	102	99	4-17.5	4-17.5	4-18
65	270	340	185	185	185	145	145	145	20	20	22	122	122	118	4-17.5	4-17.5	8-18
80	300	400	200	200	200	160	160	160	22	22	24	133	133	132	8-17.5	8-17.5	8-18
100	350	440	220	220	235	180	180	190	24	24	24	158	158	156	8-17.5	8-17.5	8-22
125	400	460	250	250	270	210	210	220	26	26	26	184	184	184	8-17.5	8-17.5	8-26
150	480	500	285	285	300	240	240	250	26	26	28	212	212	211	8-22	8-22	8-26
200	500	640	340	340	360	295	295	310	28	30	30	268	268	274	8-22	12-22	12-26
250	605	690	395	405	425	350	355	370	28	32	32	320	320	330	12-22	12-26	12-30
300	700	820	445	460	485	400	410	430	28	32	34	370	370	389	12-22	12-26	16-30
350	800	950	505	520	555	460	470	490	30	36	38	430	430	448	16-22	16-26	16-33
400	900	1400	565	580	620	515	525	550	32	38	40	482	482	503	16-26	16-30	16-36
450	1000	1580	615	640	670	565	585	600	32	40	42	532	550	548	20-26	20-30	20-36
500	1100	1600	670	715	730	620	650	660	34	42	44	585	585	609	20-26	20-33	20-36
600	1300	1815	780	840	845	725	770	770	36	48	46	685	685	720	20-30	20-36	20-39
700	1400	2040	895	910	960	840	840	845	40	54	50	800	800	820	24-30	24-36	24-42
800	1500	2350	1015	1025	1085	950	950	990	44	58	54	905	905	925	24-33	24-39	24-48
900	1700	2606	1115	1125	1185	1050	1050	1090	46	62	58	1005	1005	1028	28-33	28-39	28-48
1000	1900	2765	1230	1255	1320	1160	1170	1210	50	66	62	1110	1110	1140	28-36	28-42	28-56
1200	2050	2950	1455	1485	1530	1380	1390	1420	56	52	70	1330	1328	1350	32-39	32-48	32-55
1400	2200	3180	1675	1685	1755	1590	1590	1640	62	58	76	1530	1530	1560	36-42	36-48	36-60
1600	2400	3400	1915	1930	1955	1820	1820	1860	68	64	84	1750	1750	1780	40-48	40-55	40-60

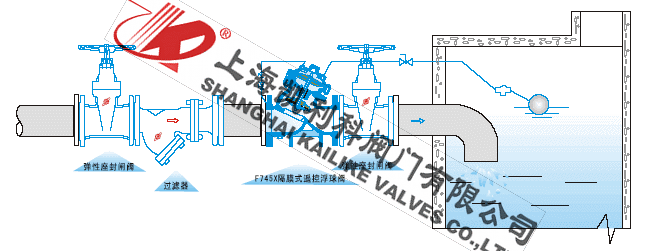

F745X隔膜式遥控浮球阀 安装示意图
