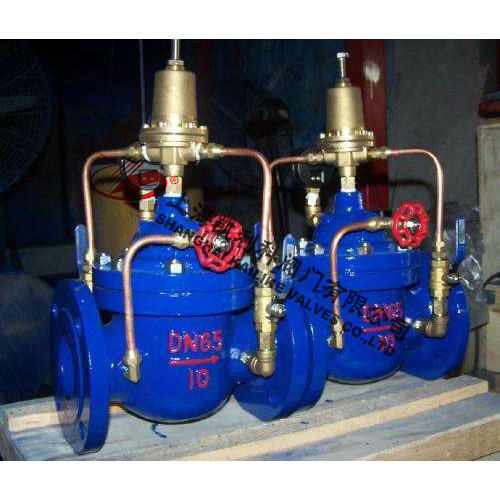

500X持压泄压阀
500X持压泄压阀利用水力自力控制，不需要其它装置和能源，即可以作泄压阀用又可作持压阀用。保养简便，一阀多用。广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
|
产品名称： |
持压泄压阀 |
产品型号： |
500X |
|
公称通径： |
DN20～DN600 |
结构形式： |
弹簧式 |
|
工作压力： |
1.0MPa～1.6MPa～2.5MPa |
连接方式： |
法兰 |
|
适用温度： |
-0ºC～+80ºC |
功能作用： |
泄压持压 |
|
阀体材质： |
铸铁、铸钢、不锈钢、黄铜 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、污水 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
500X持压泄压阀利用水力自力控制，不需要其它装置和能源，即可以作泄压阀用又可作持压阀用。保养简便，一阀多用。广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
结构特点
500X持压泄压阀由主阀、泄压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，即可以作泄压阀用又可作持压阀用。作泄压阀用时，可维持供水路压力在设定的安全值之下；做持压阀用，可维持主阀上游水压在设定值之上，保持主阀上游供水压力。
工作原理
1、作泄压阀：当泄压/持压导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口，此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时，泄压导阀会自动开启，通过球阀C放出部分水，使管路泄压。当压力恢复到安全值时，泄压阀自动关闭。作泄压阀时，各球阀常开。
2、作持压阀：当泄压/持压导阀调整为持压状态时，只要主阀进口水压低于导阀设定值，导阀即关闭。主要控制室升压，主阀关闭。
3、当主阀上游供水压力超过导阀设定压力时，持压导阀才能打开，控制室的水经球阀排至出口，控制室降压主阀开启，开始供水，即保持了上游水压。作持压阀用时，球阀C常闭或用丝堵换下。
技术参数
|
公称压(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
适用介质 |
介质温度(℃) |
|
1.0 |
1.5 |
1.1 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
|
2.5 |
3.75 |
2.75 |
主要零件
|
零件名称 |
零件材料 |
|
阀体阀盖 |
WCB |
|
阀座阀盘 |
铜合金 |
|
密封圈 O型圈 |
丁腈橡胶 |
|
阀杆 |
2Cr13 |
|
弹簧 |
50CrVA |
|
针型阀 |
铜合金 |
|
球阀 |
铜合金 |
|
浮球阀 |
铜合金 |
|
微型过滤器 |
不锈钢 |

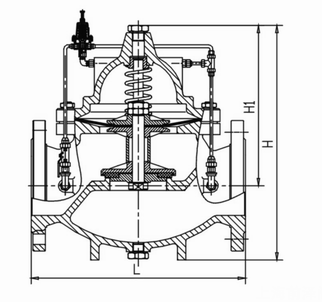

外形结构图
主要外形尺寸
|
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
|
L |
150 |
160 |
180 |
200 |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
698 |
787 |
914 |
978 |
|
H1 |
463 |
463 |
463 |
463 |
516 |
516 |
520 |
537 |
596 |
653 |
709 |
805 |
953 |
990 |
1030 |
1030 |
|
H |
557 |
557 |
557 |
610 |
610 |
625 |
642 |
750 |
808 |
864 |
1135 |
1185 |
1325 |
1385 |
1445 |
1445 |

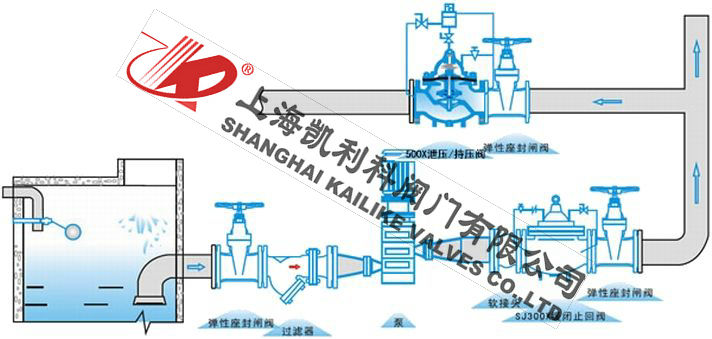

安装示意图
