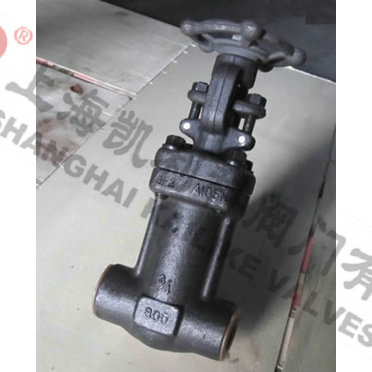

锻钢波纹管闸阀
锻钢波纹管闸阀的阀杆采用波纹管及填料双重密封结构，确保阀杆处的无泄漏密封，特别适用于易燃、易爆、有毒及贵重介质的管路。波纹管采用不锈钢或 Inconel 材料制造，波纹管密封结构设计合理，耐疲劳，使用寿命长。
|
产品名称： |
锻钢波纹管闸阀 |
产品型号： |
WZ11Y、WZ61Y、WZ41Y |
|
公称通径： |
DN15～DN50 |
密封结构： |
波纹管 |
|
公称压力： |
150LB-900LB |
连接方式： |
法兰 |
|
适用温度： |
-20ºC～+150ºC～425ºC～550ºC |
驱动方式： |
手动、伞齿轮、电动、气动、液动 |
|
阀体材质： |
锻钢、锻不锈、A105、A182、F304、F316 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、蒸汽、气体类 |
生产厂家： |
上海凯利科阀门有限公司 |

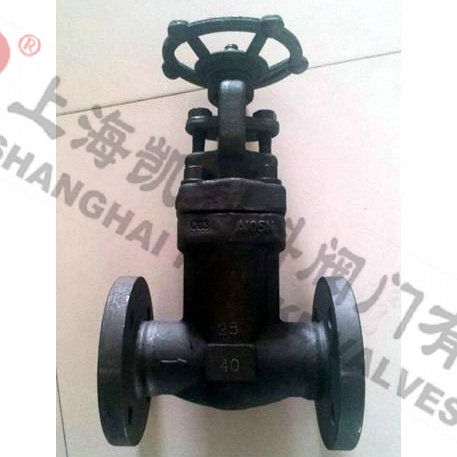

产品说明
锻钢波纹管闸阀的阀杆采用波纹管及填料双重密封结构，确保阀杆处的无泄漏密封，特别适用于易燃、易爆、有毒及贵重介质的管路。波纹管采用不锈钢或 Inconel 材料制造，波纹管密封结构设计合理，耐疲劳，使用寿命长。启标波纹管闸阀广泛适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
应用规范
|
设计制造 |
BS5352；MSS-SP-177 |
|
承插口尺寸 |
ANSIB16.11;JB/T1751 |
|
螺纹端尺寸 |
ANSIB1.20.1;JB/T7306 |
|
对焊端尺寸 |
ANSIB16.25;JB/T12224 |
|
法兰端尺寸 |
ANSIB16.5;JB79 |
主要零件材料
|
序号 |
零件名称 |
A105/F6a |
A105/F6aHFS |
A105/F6aHF |
F304(L)/304(L) |
F316(L)/316(L) |
|
1 |
阀体 |
A105 |
A105 |
A105 |
F304 |
F316(L) |
|
2 |
阀座 |
410 |
410HF |
410HF |
304(L) |
316(L) |
|
3 |
阀板 |
F6a |
F6a |
F6HF |
F304(L) |
F316(L) |
|
4 |
阀杆 |
410 |
410 |
410 |
304(L) |
F316(L) |
|
5 |
垫片 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
|
6 |
阀盖 |
A105 |
A105 |
A105 |
F304(L) |
F316(L) |
|
7 |
螺栓 |
B7 |
B7 |
B7 |
B8 |
B8 |
|
8 |
销 |
410 |
410 |
410 |
304 |
304 |
|
9 |
填料压盖 |
410 |
410 |
410 |
304 |
316 |
|
10 |
活节螺栓 |
b7 |
b7 |
b7 |
B8(M) |
B8(M) |
|
11 |
填料压板 |
A105 |
A105 |
A105 |
F304 |
F304 |
|
12 |
六角螺母 |
2H |
2H |
2H |
8(M) |
8(M) |
|
13 |
阀杆螺母 |
410 |
410 |
410 |
410 |
410 |
|
14 |
锁紧螺母 |
2H |
2H |
2H |
2H |
2H |
|
15 |
铭牌 |
AL |
AL |
AL |
AL |
AL |
|
16 |
手轮 |
A197 |
A197 |
A197 |
A197 |
A197 |
|
17 |
润滑垫片 |
410 |
410 |
410 |
410 |
410 |
|
18 |
填料 |
石墨 |
石墨 |
石墨 |
石墨 |
石墨 |
|
20 |
垫片 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
304+柔性石墨 |
|
28 |
波纹管 |
F321 |
F321 |
F321 |
F316L |
F316L |

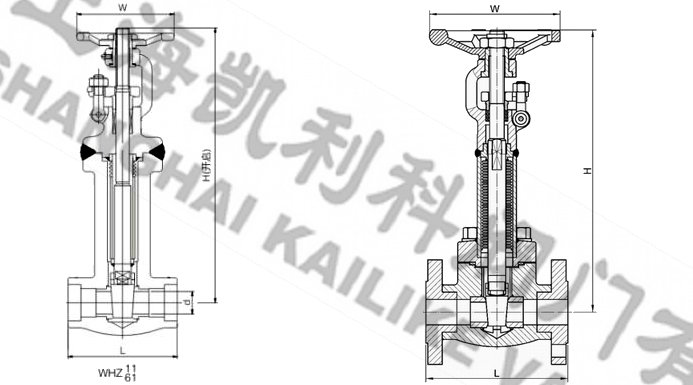

外形结构图
主要外形尺寸
|
NPS |
缩径 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
全径 |
|
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
|
L1 |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
|
L |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
|
H（开） |
220 |
220 |
225 |
244 |
321 |
321 |
347 |
|
W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
|
重量 |
螺栓式 |
3.2 |
3.0 |
4.8 |
7.9 |
11.0 |
16.8 |
25.2 |
|
焊接式 |
3.0 |
2.8 |
4.8 |
7.0 |
9.6 |
13.5 |
20.25 |
声明：【锻钢波纹管闸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的锻钢波纹管闸阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
