Q11F广式内螺纹球阀启闭件作为一个球体，利用球体绕阀杆的轴线旋转90o实现开启和关闭的目的。球阀在管道上主要用于切断，结构简单、密封性能好，而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小，并且驱动力矩小，操作简便、易实现快速启闭。
| 产品名称： | 广式内螺纹球阀 | 产品型号： | Q11F |
| 公称通径： | DN15～DN100 | 结构形式： | 球形 |
| 公称压力： | 1.6Mpa～4.0Mpa | 连接方式： | 法兰、内螺纹、外螺纹、焊接 |
| 适用温度： | ≤150ºC | 驱动方式： | 手动、电动、气动 |
| 阀体材质： | 碳钢、WCB、铸钢、不锈钢304/316/316L | 制造标准： | 国标GB、德国DIN、美国API、ANSI、ISO |
| 适用介质： | 食品、水、油、气体、液体 | 生产厂家： | 上海凯利科阀门有限公司 |
| 适用介质 | 阀体 | 球阀球体、阀杆 | 手柄 | 密封圈 | 垫片、填料 |
| 水、蒸汽、油品 | A105、45 | 1Cr18/1Cr18Ni9Ti |
不 锈 钢 SS304 |
聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL | 聚四氟乙烯PTFE对位聚苯PPL |
| 硝酸类 | SS304/1Cr18Ni19Ti | SS304/1Cr18Ni9Ti | |||
| 醋酸类 | SS316/Cr18Ni12Mo2Ti | SS316/1Cr18Ni12Mo2Ti |

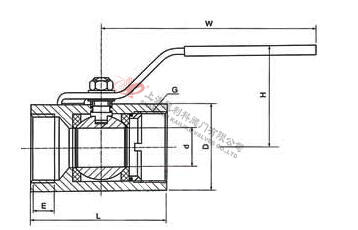

| 公称通径 | 管螺纹 | 尺寸mm | 重量WTg | |||||
| d | L | W | H | E | D | D | ||
| 6 | 1/4″ | 8 | 60 | 110 | 56 | 11.5 | 30 | 320 |
| 10 | 3/8″ | 18 | 60 | 110 | 58 | 11.5 | 31 | 320 |
| 15 | 1/2″ | 10.5 | 60 | 110 | 58 | 14 | 32 | 350 |
| 20 | 3/4″ | 13 | 67.5 | 110 | 62 | 15 | 38 | 430 |
| 25 | 1″ | 17 | 73 | 110 | 68 | 15 | 45 | 570 |
| 32 | 1 1/4″ | 22 | 90 | 150 | 75 | 18 | 53.4 | 1000 |
| 40 | 1 1/2″ | 25 | 97.5 | 150 | 83 | 19 | 63 | 1550 |
| 50 | 2″ | 32 | 112 | 150 | 90 | 19 | 73 | 2170 |
| 65 | 2 1/2″ | 40 | 132 | 180 | 95 | 21 | 92 | 3625 |
| 80 | 3″ | 50 | 156 | 220 | 100 | 27 | 109 | 5800 |
| 100 | 4″ | 65 | 196 | 250 | 115 | 29 | 138 | 7200 |
声明：【Q11F广式内螺纹球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的Q11F广式内螺纹球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
