电动V型球阀

产品名称：	电动V型球阀	产品型号：	VQ947H/F/Y、VQ977H/F/Y
公称通径：	DN25～DN500	结构形式：	球形
公称压力：	1.6Mpa～4.0Mpa	连接方式：	法兰式、对夹式
适用温度：	-20～232℃～450℃	驱动方式：	手动、蜗轮、电动、气动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	蒸汽、液体、固体颗粒、粘稠、易结晶介质	生产厂家：	上海凯利科阀门有限公司

产品说明

电动V型球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。球芯上的V形切口与金属阀座之间具有剪切作用，特别适用于控制高粘度，含纤维、固体颗粒及浆料等介质。结构制造纸工业的纸浆显得尤为优越。阀门的流通能力大、压力损失小、且介质不会沉积在阀体中腔，阀门不仅具有近似等有分比的流量特性、可调范围大，最大可调比为100：1，还具有精确调节与可靠定位的功能。

产品特点

电动V型球阀是球阀的一种，它的关闭件是半球体上开有V字型开口，V型开口具有锋利的刃口，在球体回转过程中，关闭件之间有擦拭作用，对介质具有强有力的切断力，球体的V型开口与阀座流道形成一个扇形区域，在回转过程中可改变流道截面积，形成对介质的精确调节，它是一种角回转的调节阀，其密封性能与普通球阀相同，使它同时具备调节和开关两种功能，与气动或电动执行器配套，广泛使用于工业过程自控系统中。
1、阀体整体式结构：对夹式和法兰式V型球阀阀体都是整体侧装式结构，结构刚性强，不容易引起变形和外泄。
2、上下自润滑轴承：阀体内装有上下自润滑轴承，与阀杆接触面积大，承载能力高，磨擦系数小，使阀门的扭矩减少。
3、阀座可根据介质和工况的需要，选金属硬密封或PTFE软密封：金属硬密封阀座密封表面堆焊硬质合金，球 面镀硬铬或喷焊、离子氮化等硬化处理，使密封面使用寿命增强，耐温提高；软密封PTFE阀座或增强PTFE阀座密封性好 耐腐蚀，适应范围广。
4、经济实用性：阀体重量轻，阀杆扭矩小，配用气动或电动执行器相应规格小，与其它类型的调节阀相比，性价比高。
5，介质适应范围广：由于V型开口与阀座之间的剪切作用力，及阀内腔流道的光滑圆整，使介质不易积存于内腔，所以 它除适合液体介质外，更适合于带纤维及固体颗料介质的系统控制。
6、小流量精确控制：通过对小口径阀芯特殊V型开口的加工，可实现小Cv值精确控制。

技术规范

设计依据	GB标准	ANSI标准
设计标准	GB/12237	ANSIB16.34
连接法兰尺寸	GB/9113、JB/T79	ANSIB16.5
试验和检验	JB/T9002	API598

阀座参数

金属密封阀座			高温型金属密封阀座			软阀座
序号	名称	温度范围℃	序号	名称	温度范围℃	序号	名称	温度范围℃
1	密封阀盖	-20～160℃ -20～230℃	1	密封阀盖	-20～425℃	1	密封阀盖	-20～160℃
2	弹簧		2	碟簧		2	弹簧
3	O形圈		3	压圈		3	O形圈
4	阀体		4	石墨环		4	阀体
5	密封座		5	阀座		5	密封座
6	阀芯		6	阀体		6	密封圈(PTFE)
			7	阀芯		7	阀芯

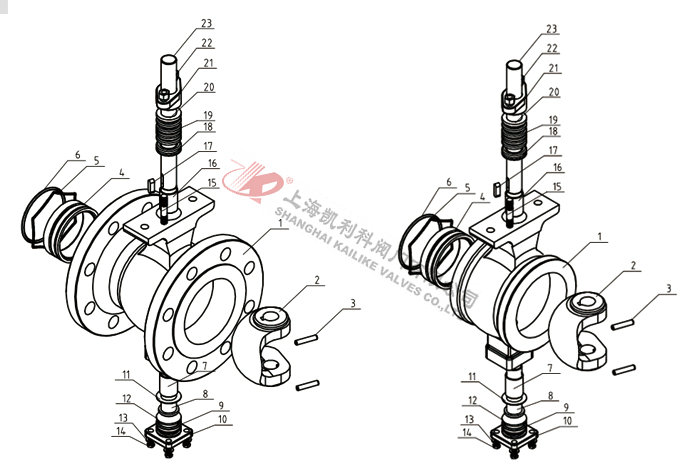

主要零件材质表



序号	名称	数量(件)	材料
1	阀体	1	WCB	CF8	CF8M
2	阀芯	1	CF8表面镀硬铬	CF8表面镀硬铬	CF8M表面镀硬铬
3	圆柱销	2	304	304	316
4	阀座	1	304堆焊硬质合金	304堆焊硬质合金	316
5	弹簧	1	316	316	316
6	0型圈	1	氟橡胶	氟橡胶	氟橡胶
7	自润滑轴承		304+PTFE	304+PTFE	316+PTFE
8	下阀杆	1	20Cr13	304	316
9	O型圈	1	氟橡胶	氟橡胶	氟橡胶
10	后压盖	1	WCB	CF8	CF8M
11	环垫	1	PTFE	PTFE	PTFE
12	调节垫片	1	PTFE	PTFE	PTFE
13	平垫片	4	Q235	304	304
14	螺栓	4	25	304	304
15	双头螺柱	2	25	304	304
16	自润滑轴承	1	304+PTFE	304+PTFE	316+PTFE
17	平键	1	20Cr13	304	316
18	下填料	1	PTFE	PTFE	PTFE
19	中填料	1组	PTFE	PTFE	PTFE
20	上填料	1	PTFE	PTFE	PTFE
21	填料压盖	1	WCB	CF8	CF8M
22	螺母	2	35	304	304
23	上阀杆	1	20Cr13	304	316

主要技术参数及性能指标

公称通径DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400
额定流量系数Cv	32	43	78	90	160	250	360	610	1120	1850	2950	3700	7195	11466
公称压力	PN1.6、2.5、4.0、6.4MPa
强度试验	2.4～9.6MPa
密封试验	1.76～7.0MPa
流量特性	近似等百分比、直线特性
阀板转角（度）	0°～至90°（可调）
允许泄漏量等级	软密封：零泄露 硬密封：≤额定Cv×0.001%				软密封：VI微气泡级，金属密封：≤额定CV×0.065%
动作时间（S/90度）	8.5～30				36～60
可调节比	250:1						300:1
基本误差	全行程的≤±2%
回差	全行程的≤±2%
死区	全行程的≤0.8%
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)

执行器技术参数

执行器类别	引进型JOX系列执行器参数	引进型3610R系列执行器参数	引进型JHQ系列执行器参数
电源电压	标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩	50N·M～2000N·M	50N·M～1500N·M	50N·M～3000N·M
动作范围	0～90° 0～360°	0～90°	0～90°、0°～270°可选
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间	15秒/30秒/60秒	10秒/15秒/30秒	18S～112S
保护装置	过热保护	过载保护	内置过热保护、过载保护
环境温度	-30°～60°	-30°～60°	-20℃～+70℃
手动操作	同附带手柄操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	电气、机械二重限位	2个外部调整螺栓
防护等级	IP65	IP55	IP65、IP67、可定制IP68
防爆等级	无防爆	ExdⅡ BT4	ExdⅡ BT4,ExdⅡ CT6
位置测量	可选装开关或电位计	比例控制单元	电位计、比例控制单元
驱动电机	8W/E	AC可逆电机	鼠笼式异步电机
进线接口	PE1/2〞进线线锁	2-PF 1/2〞进线线锁	2个 PF 3/4”
壳体材料	铝合金	钢，铝合金	钢，铝合金，铝青铜，聚碳酸脂
外涂层	干粉，环氧聚酯，具有超强防腐功能
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次

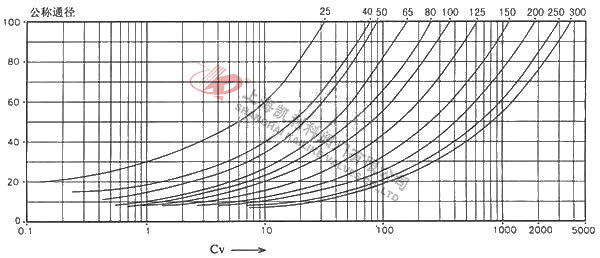

流量特性指数图



VQ947(H/FY)法兰式电动V型球阀结构图

VQ947(H/FY)法兰式电动V型球阀外形参数及连接尺寸

（1.6MPa-2.5MPa)

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸(mm)
		L	L1	D	D1	D2	b	Z-ød	Dc	H1
1.6	25	-	-	-	-	-	-	-	38	57
	40	-	-	-	-	-	-	-	49	63
	50	124	62	160/165	125	100/102	16/18	4-ø18	60	92
	65	145	72.5	180/185	145	120/122	18	4-ø18	75	100
	80	165	82.5	195/200	160	135/138	20	8-ø18	89	108
	100	194	97	215/220	180	155/158	20	8-ø18	113	117
	125	210	105	245/250	210	185/188	22	8-ø18	140	140
	150	229	114.5	280/285	240	210/212	24/22	8-ø23/8-ø22	164	177
	200	243	121.5	335/340	295	265/268	26/24	12-ø23/12-ø22	205	200
	250	297	148.5	405	355	320	30/26	12-ø25/12-ø26	259	252
	300	338	169	460	410	375/378	30/28	12-ø25/12-ø26	300	270
2.5	25	-	-	-	-	-	-	-	38	57
	40	-	-	-	-	-	-	-	49	63
	50	124	62	160/165	125	100/102	20	4-ø18	60	92
	65	145	72.5	180/185	145	120/122	22	8-ø18	75	100
	80	165	82.5	195/200	160	135/138	22/24	8-ø18	89	108
	100	194	97	230/235	190	160/162	24	8-ø23/8-ø22	113	117
	125	210	105	270	220	188	28/26	8-ø25/8-ø26	140	140
	150	229	114.5	300	250	218	30/28	8-ø25/8-ø26	164	177
	200	243	121.5	360	310	278	34/30	12-ø25/12-ø26	205	200
	250	297	148.5	425	370	332/335	36/32	12-ø30	259	252
	300	338	169	485	430	390/395	40/36	16-ø30	300	270

VQ977(H/FY)对夹式电动V型球阀结构图

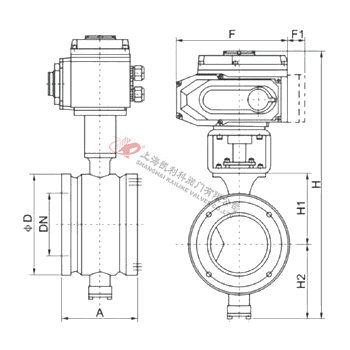

VQ977(H/FY)对夹式电动V型球阀外形参数及连接尺寸

（1.6MPa-2.5MPa)

公称通径DN	尺寸（mm）
	A	ΦD	H1	H2	H	F	F1
15	62	Φ64	74	75	390	161	40
20	62	Φ64	74	75	390	161	40
25	62	Φ64	74	75	390	161	40
32	62	Φ78	80	75	400	188	40
40	62	Φ82	85	75	405	188	40
50	75	Φ100	87	95	430	188	40
65	80	Φ120	105	115	460	188	40
80	100	Φ131	115	125	520	268	40
100	115	Φ158	125	125	530	268	40
125	130	Φ180	140	155	570	268	40
150	160	Φ216	153	165	600	268	40
200	200	Φ268	200	195	680	268	40
250	240	Φ325	225	225	730	268	40



声明：【电动V型球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的电动V型球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
