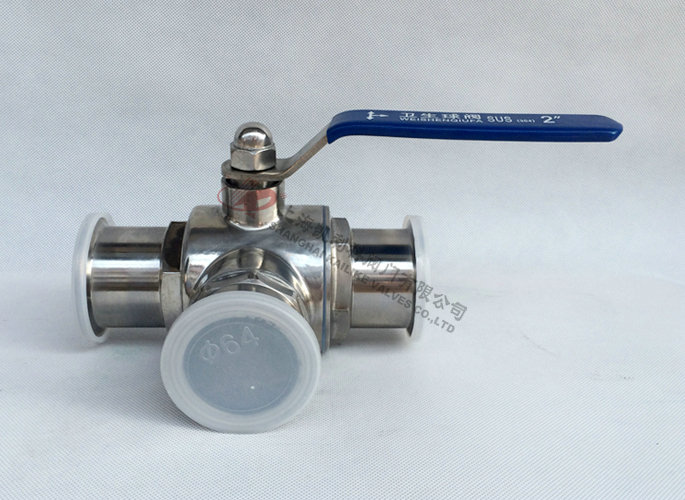

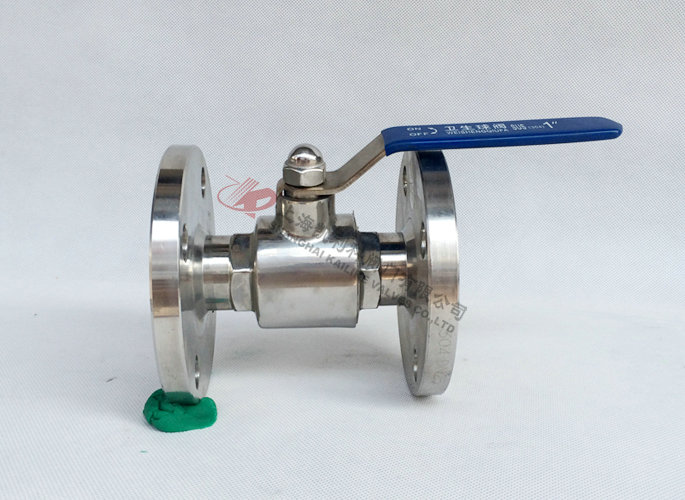

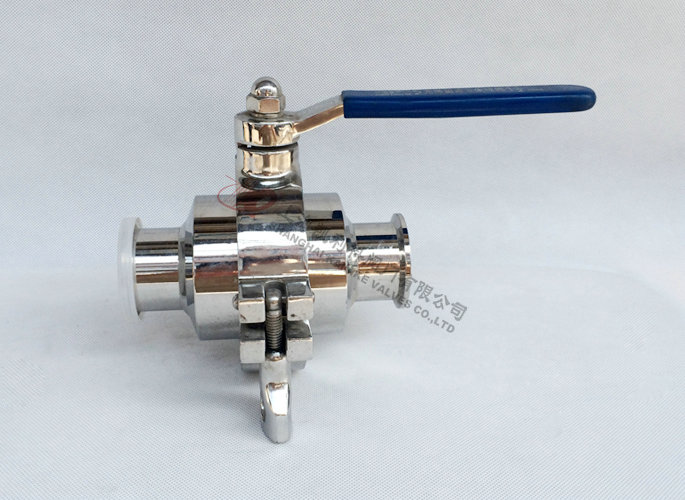

Q81F快装球阀
Q81F快装球阀采用SUS304、316、316L制作，高档抛光设备处理，达到表面精密度要求有快装、法兰、焊接、螺纹连接方式，广泛用于食品、饮料、制药、乳制品、啤酒以及精细化工。
|
产品名称： |
快装球阀 |
产品型号： |
Q81F |
|
公称通径： |
DN15～DN100 |
结构形式： |
球形 |
|
公称压力： |
1.6Mpa～4.0Mpa |
连接方式： |
法兰、卡箍（快装）、螺纹、焊接 |
|
适用温度： |
≤150ºC |
驱动方式： |
手动、电动、气动 |
|
阀体材质： |
不锈钢304/316/316L |
制造标准： |
国标GB、德国DIN、美国API、ANSI、ISO |
|
适用介质： |
食品、水、油、气体、液体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
Q81F快装球阀采用SUS304、316、316L制作，高档抛光设备处理，达到表面精密度要求,有快装、法兰、焊接、螺纹连接方式，广泛用于食品、饮料、制药、乳制品、啤酒以及精细化工。可以满足食品、生物制药领域各种介质的特殊要求，其光滑、无缝、自动排空手工艺流体通道还非常适用于蒸汽踏它就地清洗的需要，在制造加工过程中严格按FDA要求进行质量临控，采用电脑三维设计，是为GMP要求而制造的。能够满足食品、生物制药领域各种介质的特殊要求，其光滑、无缝、自动排空手工艺流体通道还非常适用于蒸汽其他
技术参数
|
金属材质 |
与产品接触的部件 |
304/304L/316/316L |
|
不与产品接触的部件 |
304/304L/316/316L |
|
可提供EN 10204 3.1B证书书 |
|
密封材质 |
标配 |
EPDM/PTFE |
|
选配 |
FPM/PTFE，HNBR/PTFE，Silicone/PTFE |
|
温度 |
连续工作温度 |
-20~+135℃(EPDM) |
|
灭菌温度 |
150℃(max 20min) |
|
压力 |
工作压力 |
0~5bar(standard) |
|
控制气源压力 |
5~8bar |
|
表面处理 |
内表面处理 |
Ra≤0.8μm |
|
外表面处理 |
亚光 |
|
连接 |
连接标准 |
焊接端: DIN 11850 系列2 |
|
焊接端: Inch管径标准 |
|
连接方式:焊接、快装、螺纹\等常用连接方式 |

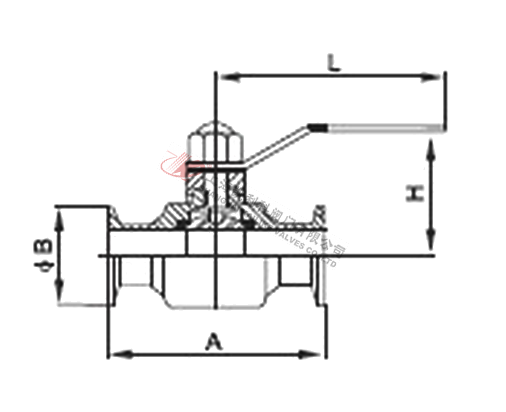

外形结构图
主要外形尺寸
|
规格 |
A |
B |
B |
L |
|
20 |
100 |
50.5 |
50 |
110 |
|
25 |
120 |
50.5 |
55 |
120 |
|
32 |
130 |
50.5 |
58 |
130 |
|
38 |
150 |
50.5 |
60 |
140 |
|
51 |
200 |
65 |
80 |
170 |
|
63 |
210 |
77.5 |
90 |
190 |
|
76 |
220 |
91 |
95 |
210 |
|
89 |
260 |
106 |
110 |
220 |
|
102 |
320 |
119 |
118 |
240 |
卫生级阀门系列
声明：【Q81F快装球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的Q81F快装球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
