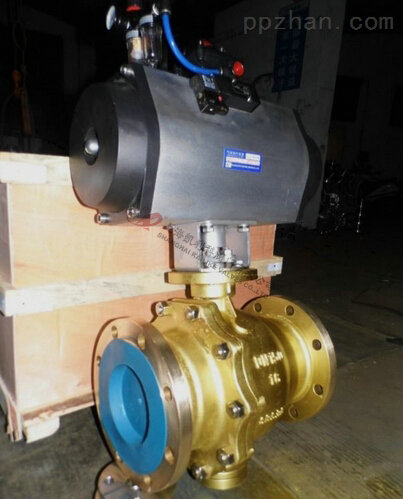

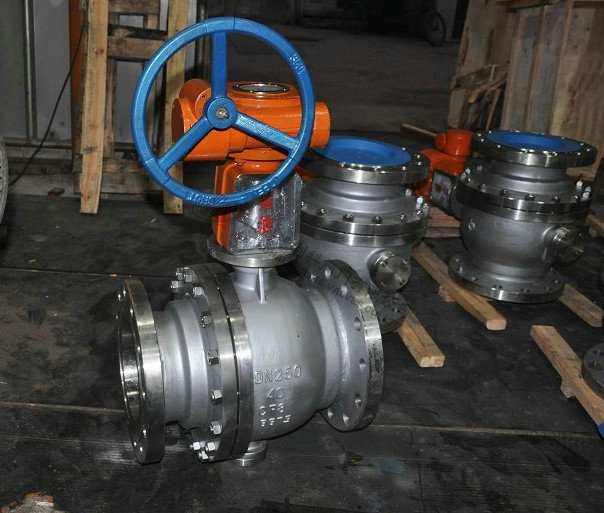

QY347F氧气球阀
QY347F氧气球阀采用材质优良的硅黄铜或不锈钢铸造而成，具有机械强度高，耐磨损、安全性好等优点。使用在氧气管路上，具有的防爆阻燃性能，消除了氧气管路上的不安全因素，广泛应用于钢铁、冶金、石化、化工等用氧工程的管网中。除了具有普通铜阀门的功能外，又有其自身的特点。在制造时采用严格的禁油措施，并且所有零件在安装前均进行严格的脱脂处理。
|
产品名称： |
氧气球阀 |
产品型号： |
QY347F |
|
公称通径： |
DN50～DN800 |
结构形式： |
球形 |
|
公称压力： |
1.6Mpa～4.0Mpa |
连接方式： |
法兰 |
|
适用温度： |
-20ºC～+150ºC |
驱动方式： |
手动、蜗轮、电动、气动 |
|
阀体材质： |
黄铜、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、氧气、气体、腐蚀性液体等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
QY347F氧气球阀采用材质优良的硅黄铜或不锈钢铸造而成，具有机械强度高，耐磨损、安全性好等优点。使用在氧气管路上，具有的防爆阻燃性能，消除了氧气管路上的不安全因素，广泛应用于钢铁、冶金、石化、化工等用氧工程的管网中。除了具有普通铜阀门的功能外，又有其自身的特点。在制造时采用严格的禁油措施，并且所有零件在安装前均进行严格的脱脂处理。
产品特点
氧气球阀属于氧气管道专用阀门，除了具有普通阀门用特点外，又鉴于它采用了质地优良的铜材质制造，又具有耐腐蚀、阻燃性能好、导电性好、传热性快等优点，结构上的不断更新和精细工艺的保证，使得该系列产品已成为氧气管控工程系统中理想的设备。
1、防燃阻火：主要部件的材质为铜合金，属不可燃材料，即使与高速气流中的固体粒子碰撞也不会产生火花。因此，本阀具有的防燃阻火性能
2、安全可靠：氧气专用铜球阀带有防尘、防水、防油污装置，所有与氧气接触的阀件在组装前均经过严格脱脂和禁油措施，填料材质为聚四氟乙烯，可确保使用时安全可靠
3、氧气专用铜球阀法兰端均设有导电螺孔，以防止静电。
产品应用
① 化工、石油化工生产中的弱腐蚀性物料，如：水、氨、氧、油品、烃类等。
② 化工生产中的腐蚀性物料，如：烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等。
③ 制冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。
④ 轻工食品、制药生产中卫生要求的物料，如：啤酒、饮料、乳制品、粮浆等。
主要性能规范
|
公称压力 |
1.6 |
2.5 |
4.0 |
|
水压强度试验压力Mpa |
2.4 |
3.75 |
6.0 |
|
水压密封试验压力Mpa |
1.76 |
2.75 |
4.4 |
|
气压强度试验压力Mpa |
1.76 |
2.75 |
4.4 |
|
气压密封试验压力Mpa |
1.76 |
2.75 |
4.4 |
|
工作压力Mpa |
1.6 |
2.5 |
4.0 |
|
工作温度 |
-20~150℃ |
|
适用介质 |
氧气,氮气,空气等 |
主要零件材料
|
零件名称 |
壳体 |
球体 |
阀杆 |
手柄 |
垫片,填料密封圈 |
|
材料 |
16-4硅黄铜 |
不锈钢或铜合金 |
不锈钢 |
碳钢 |
聚四氟乙烯 |

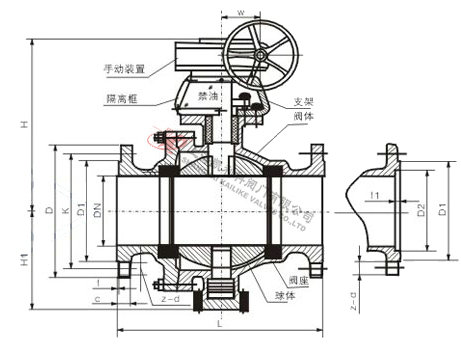

外形结构图
主要外形连接尺寸
|
公称压力 |
公称直径DN(mm) |
D |
D1 |
D2 |
K |
L |
F |
F1 |
C |
Z-d |
H |
H1 |
W |
|
1.6 |
125 |
245 |
185 |
/ |
210 |
381 |
3 |
/ |
20 |
8-φ18 |
252 |
195 |
115 |
|
150 |
280 |
210 |
/ |
240 |
403 |
3 |
/ |
24 |
8-φ23 |
272 |
215 |
115 |
|
200 |
335 |
295 |
/ |
295 |
502 |
3 |
/ |
26 |
12-φ23 |
342 |
295 |
115 |
|
250 |
405 |
320 |
/ |
355 |
568 |
3 |
/ |
30 |
12-φ25 |
495 |
335 |
115 |
|
300 |
460 |
375 |
/ |
410 |
648 |
4 |
/ |
30 |
12-φ25 |
580 |
385 |
171 |
|
350 |
520 |
435 |
/ |
470 |
762 |
4 |
/ |
34 |
16-φ25 |
625 |
430 |
171 |
|
400 |
580 |
485 |
/ |
525 |
838 |
4 |
/ |
36 |
16-φ30 |
720 |
470 |
171 |
|
450 |
640 |
545 |
/ |
585 |
914 |
4 |
/ |
40 |
20-φ30 |
800 |
560 |
171 |
|
2.5 |
125 |
270 |
188 |
/ |
220 |
381 |
3 |
/ |
28 |
8-φ25 |
252 |
195 |
115 |
|
150 |
300 |
218 |
/ |
250 |
403 |
3 |
/ |
30 |
8-φ25 |
272 |
215 |
115 |
|
200 |
360 |
278 |
/ |
310 |
502 |
3 |
/ |
34 |
12-φ25 |
342 |
295 |
115 |
|
250 |
425 |
332 |
/ |
370 |
568 |
3 |
/ |
36 |
12-φ30 |
495 |
335 |
115 |
|
300 |
485 |
390 |
/ |
430 |
648 |
4 |
/ |
40 |
16-φ30 |
580 |
385 |
171 |
|
350 |
550 |
448 |
/ |
490 |
762 |
4 |
/ |
44 |
16-φ34 |
625 |
430 |
171 |
|
400 |
610 |
505 |
/ |
550 |
838 |
4 |
/ |
48 |
16-φ34 |
720 |
470 |
171 |
|
450 |
660 |
555 |
/ |
600 |
914 |
4 |
/ |
50 |
20-φ34 |
800 |
560 |
171 |
|
4.0 |
125 |
270 |
188 |
176 |
220 |
381 |
3 |
4.5 |
28 |
8-φ25 |
252 |
195 |
115 |
|
150 |
300 |
218 |
204 |
250 |
403 |
3 |
4.5 |
30 |
8-φ25 |
272 |
215 |
115 |
|
200 |
375 |
282 |
260 |
320 |
502 |
3 |
4.5 |
38 |
12-φ30 |
398 |
295 |
115 |
|
250 |
445 |
345 |
313 |
385 |
568 |
3 |
4.5 |
42 |
12-φ34 |
495 |
335 |
115 |
|
300 |
510 |
408 |
364 |
450 |
648 |
4 |
4.5 |
46 |
16-φ34 |
580 |
385 |
171 |
|
350 |
570 |
465 |
422 |
510 |
762 |
4 |
5 |
52 |
16-φ34 |
625 |
430 |
171 |
|
400 |
655 |
535 |
474 |
585 |
838 |
4 |
5 |
58 |
16-φ41 |
720 |
470 |
171 |
|
450 |
680 |
560 |
524 |
610 |
914 |
4 |
5 |
60 |
20-φ41 |
820 |
560 |
171 |
