BZ41H保温闸阀

BZ41H保温闸阀主要用于石油、化工、冶金、制药等各类系统中，适用于公称压力PN1.6~6.4MPa（国标）150LB~300LB-600LB（美标）工作温度-29~425℃（碳钢）、-40~500℃（不锈钢）的管路上作启闭用。该阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。

产品名称：	保温闸阀	产品型号：	BZ41H
公称通径：	DN40～DN300	结构形式：	闸板式
公称压力：	1.6Mpa～6.4Mpa/150LB-300LB-600LB	连接方式：	法兰
适用温度：	-20ºC～+150ºC～425ºC～550ºC	驱动方式：	手动、伞齿轮、电动、气动、液动
阀体材质：	锻钢、铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、导热油、滤清、易结晶物	生产厂家：	上海凯利科阀门有限公司

产品说明

BZ41H保温闸阀主要用于石油、化工、冶金、制药等各类系统中，适用于公称压力PN1.6~6.4MPa（国标）150LB~300LB-600LB（美标）工作温度-29~425℃（碳钢）、-40~500℃（不锈钢）的管路上作启闭用。该阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。

标准规范

设计制造	结构长度	连接法兰	压力温度等级	试验与检验
GB12234 -89 API600	GB12221-89	ANSI B16.5 GB9112～9131 JB/T74～90 JB/T79-94 SH3006 HG20615～20635	GB9131 ANSI B16.34	JB/T 9092 GB13927 API598

产品特点

1 夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口。
2 连接法兰尺寸比同一规格普通阀门的连接法兰大一到两个规格，结构长度与同规格的普通阀门相同。
3 夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。

性能规范

型号	公称压力	试验压力(MPa)			工作温度℃	适用介质
型号	公称压力	强度(水)(MPa)	密封(水)(MPa)	低压密封(空气)(MPa)	工作温度℃	适用介质
BZ41H-16C BZ41W-16P(R)	1.6	2.4	1.8	0.6	≤425	酸、碱、滤清类
BZ41H-25C BZ41W-25P(R)	2.5	3.8	2.8	0.6	≤550	酸、碱、滤清类
BZ41H-40C BZ41W-40P(R)	4.0	6.0	4.4	0.6	≤450	酸、碱、滤清类
BZ41H-64C BZ41W-64P(R)	6.4	9.6	7.0	0.6	≤300	酸、碱、滤清类

主要零件材料

零件名称	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12Mo2Ti系列	ZG00Cr17Ni14Mo2系列	WCB系列
阀体/阀盖	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
闸板	ZG1Cr18NI9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	1Cr13
阀杆	1Cr18Ni9Ti	ooCr18Ni10	1Cr18Ni12Mo2Ti	ooCr17Ni14Mo2	1Cr13
填料	石墨+304	石墨+304	石墨+304	石墨+304	石墨Graphite
垫片	石墨+304 Graphite+304	石墨+304 Graphite+304	石墨+304 Graphite+304	石墨+304 Graphite+304	石墨+304 Graphite+304
压盖	ZG1Cr181Ni10	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
填料压环	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Mi12Mo2Ti	00Cr17Ni14Mo2	1Cr13
螺栓	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

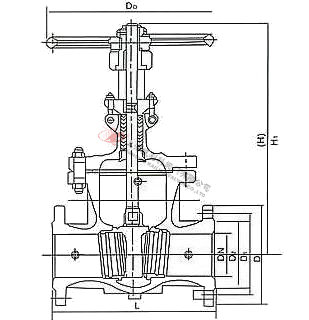

外形结构图

主要外形尺寸和连接尺寸

型号	压力	公称通径 DN	尺寸（mm）
型号	压力	公称通径 DN	L	D	D1	D2	b	z-d	H	D0
BZ41H-16C BZ41W-16P BZ41W-16R	1.6	40	200	160	125	100	18-3	4-18	310	200
		50	250	180	145	120	18-3	4-18	358	240
		65	265	195	160	135	20-3	8-18	373	240
		80	280	215	180	155	20-3	8-18	435	280
		100	300	245	210	185	22-3	8-18	500	300
		125	325	280	240	210	24-3	8-23	614	320
		150	350	335	295	265	26-3	12-23	674	360
		200	400	405	355	320	30-3	12-25	818	400
		250	450	460	410	375	30-4	12-25	969	450
		300	500	520	470	435	34-4	16-25	1145	560
BZ41H-25C BZ41W-25P BZ41W-25R	2.5	40	200	160	125	100	20-3	4-18	358	240
		50	250	180	145	120	22-3	8-18	373	240
		65	265	195	160	135	22-3	8-18	435	280
		80	280	230	190	160	24-3	8-18	500	300
		100	300	270	220	188	28-3	8-15	614	320
		125	325	300	250	218	30-3	8-25	674	360
		150	350	360	310	278	34-3	12-25	818	400
		200	400	425	370	332	36-3	12-30	969	450
		250	450	485	430	390	40-4	12-30	1145	560
		300	500	550	490	448	40-4	16-34	1145	640

声明：【BZ41H保温闸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的BZ41H保温闸阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
