Z23Y,Z23X泥浆闸阀

您的位置:阀门 - 闸阀 - Z23Y,Z23X泥浆闸阀 更新时间:2024-09-03 09:09:01
Z23Y,Z23X泥浆闸阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:Z23Y、Z23X泥浆闸阀主要用于油矿钻井泥浆循环系统设备,控制泥浆流通与关闭,连接形式为梯形螺纹或法兰式,安装快速方便,钢性强,安全...

    • 产品描述
    • 在线询价
    • 技术咨询

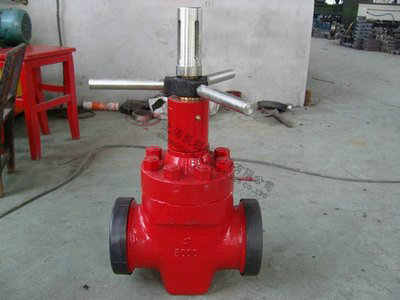

    Z23Y,Z23X泥浆闸阀Z23Y,Z23X泥浆闸阀

    Z23Y、Z23X泥浆闸阀主要用于油矿钻井泥浆循环系统设备,控制泥浆流通与关闭,连接形式为梯形螺纹或法兰式,安装快速方便,钢性强,安全可靠,阀座与闸板密封效果好,开启轻便。阀门两端与管道连接密封,采用球面活动接触与0型橡胶密封圈相结合的活动接头,产品结构性能可靠,特别适用于管道两端中心要求不高的场合。

    产品名称: 泥浆闸阀 产品型号: Z23Y、Z23X
    公称通径: DN25~DN150 结构形式: 闸板式
    公称压力: 16.0Mpa~42.0Mpa 连接方式: 法兰、焊接、卡套、外螺纹
    适用温度: -20ºC~+150ºC 驱动方式: 手动、伞齿轮、电动、气动、液动
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、蒸汽、石油、天然气、污水 生产厂家: 上海凯利科阀门有限公司

    产品说明

    Z23Y、Z23X泥浆闸阀主要用于油矿钻井泥浆循环系统设备,控制泥浆流通与关闭,连接形式为梯形螺纹或法兰式,安装快速方便,钢性强,安全可靠,阀座与闸板密封效果好,开启轻便。阀门两端与管道连接密封,采用球面活动接触与0型橡胶密封圈相结合的活动接头,产品结构性能可靠,特别适用于管道两端中心要求不高的场合。

    产品特点

    Z23Y、Z23X泥浆闸阀适用于钻井过程中对泥浆混合物控制的阀——简称泥浆阀,属于高压阀门技术领域。该阀包括有进、出液端的阀体,阀体的进、出液端之间的阀座中装有平板闸板,平板闸板的上端与阀杆衔接,所述阀杆与手轮通过螺纹副连接,其改进之处在于:阀座由包覆橡胶的两圆环内骨架及支撑环构成通道,其水平截面呈长轴与液流方向一致的椭圆形,嵌装在阀体进、出液端之间的盲孔中,包覆橡胶的两圆环内骨架之间留有宽度小于平板闸板厚度的圆弧槽。由于椭圆形截面的阀座与阀体上的盲孔形成过盈配合,减少与阀体大面积过赢,因此产生了理想的密封效果,而阀座中的圆环内骨架则长期保持着阀座的基本形状,使其具有足够的使用寿命。适用于钻井、油田。相关同类产品:卡箍式平行式闸阀、抗硫焊接式平行闸阀、法兰式平行闸阀、平板闸阀。

    性能参数

    工作温度:≤110℃
    阀体材料:优质碳钢、合金钢
    适用介质:泥浆、水
    35.0MPa(350) Z23x-325/500 A/B型 35.0MPa(350)
    25.0MPa(250) 25.0MPa(250)

    外形结构图

    主要外形及连接尺寸

    公称通径
    DN(mm)
    尺寸(mm) 重量
    (Kg)
    DN L L1 Tr SR H H1 DO
    50 47 212 30 120×6 40 364 312 440 60
    65 57 235 30 130×6 40 402 330 480 75
    80 70 267 35 150×6 60 495 41 1 500 90
    100 92 330 45 180×8 74 543 443 500 110


    声明:【Z23Y,Z23X泥浆闸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的Z23Y,Z23X泥浆闸阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
