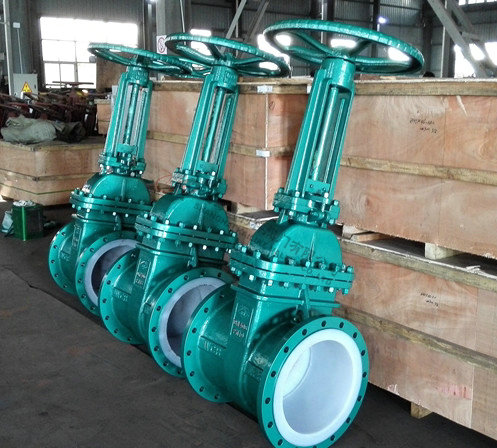

Z41F46衬氟闸阀
Z41F46衬氟闸阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
|
产品名称： |
衬氟闸阀 |
产品型号： |
Z41F46 |
|
公称通径： |
DN15～DN300 |
结构形式： |
闸板式 |
|
公称压力： |
1.0Mpa～2.5Mpa |
连接方式： |
法兰 |
|
适用温度： |
-20ºC～+150ºC |
驱动方式： |
手动、伞齿轮、电动、气动 |
|
阀体材质： |
WCB、铸钢、碳钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
硫酸、盐酸、王水、氢氟酸、强腐蚀液体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
Z41F46衬氟闸阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
产品特点
1、阀体有扁体和圆体两种形状：GB阀门采用圆体，ANSI磅级阀门DN≤300Lb采用扁体，DN≥400Lb采用圆体，阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，全部名衬FEP（F46）等氟塑料；
2、密封副为FPF（F46）/ FEP（F46）或其它材料组合，摩擦系数小，启闭力矩低；
3、填料采用PTFE（F4）标准填料，密封性能好，维修更换方便；
4、带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想；
5、介质可从两侧任意方向通过闸阀，适用于介质方向可能改变的管路上作用启闭装置。
技术规范
|
设计标准 |
GB12234 |
|
结构长度 |
GB12221 |
|
法兰标准 |
JB/T79-94 |
|
GB9113.1-26 |
|
检验试验 |
GB/T13927 |
|
驱动方式 |
手动、电动、气动 |
主要零件材料
|
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
超低碳不锈耐酸铸阀 |
|
Z |
C |
P |
R |
PL |
RL |
|
阀体端盖闸板 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
阀杆 |
1Cr13 |
2Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
衬里阀座 |
PTFE（F4）、PCTFE（F3）、FEP（F46）、PFA（可溶性4） |
|
填料压盖 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
填料 |
PTFE（F4） |
PTFE（F4） |
PTFE（F4） |
|
活节螺栓 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
|
阀杆螺母 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
|
紧固螺母 |
45 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|
螺母 |
|
0Cr18Ni9 |
0Cr18Ni9 |
|
手轮 |
WCB |
WCB |
WCB |
外形结构图
主要外形尺寸PN1.0MPa
|
公称通径 |
主要外形链接尺寸 |
|
DN |
L |
D |
D1 |
D2 |
f |
b |
z-d |
|
DN |
inch |
PN1.0MPa |
|
15 |
1/2 |
130 |
95 |
65 |
45 |
3 |
16 |
4-14 |
|
20 |
4/4 |
150 |
105 |
75 |
55 |
3 |
18 |
4-14 |
|
25 |
1 |
160 |
115 |
85 |
65 |
3 |
18 |
4-14 |
|
32 |
11/4 |
180 |
140 |
100 |
75 |
3 |
18 |
4-18 |
|
40 |
11/2 |
200 |
150 |
110 |
85 |
3 |
18 |
4-18 |
|
50 |
2 |
250 |
165 |
125 |
100 |
3 |
18 |
4-18 |
|
65 |
21/2 |
265 |
185 |
145 |
120 |
3 |
18 |
4-18 |
|
80 |
3 |
280 |
200 |
160 |
135 |
3 |
20 |
8-18 |
|
100 |
4 |
300 |
220 |
180 |
155 |
3 |
20 |
8-18 |
|
125 |
5 |
325 |
250 |
210 |
185 |
4 |
22 |
8-18 |
|
150 |
6 |
350 |
285 |
240 |
210 |
4 |
22 |
8-22 |
|
200 |
8 |
400 |
340 |
295 |
265 |
4 |
24 |
8-22 |
|
250 |
10 |
450 |
395 |
350 |
320 |
4 |
26 |
12-22 |
主要外形尺寸PN1.6MPa
|
公称通径 |
主要外形链接尺寸 |
|
DN |
L |
D |
D1 |
D2 |
f |
b |
z-d |
|
DN |
inch |
PN1.6MPa |
|
15 |
1/2 |
130 |
95 |
65 |
45 |
3 |
16 |
4-14 |
|
20 |
4/4 |
150 |
105 |
75 |
55 |
3 |
18 |
4-14 |
|
25 |
1 |
160 |
115 |
85 |
65 |
3 |
18 |
4-14 |
|
32 |
11/4 |
180 |
140 |
100 |
75 |
3 |
18 |
4-18 |
|
40 |
11/2 |
200 |
150 |
110 |
85 |
3 |
18 |
4-18 |
|
50 |
2 |
250 |
165 |
125 |
100 |
3 |
18 |
4-18 |
|
65 |
21/2 |
265 |
185 |
145 |
120 |
3 |
18 |
4-18 |
|
80 |
3 |
280 |
200 |
160 |
135 |
3 |
20 |
8-18 |
|
100 |
4 |
300 |
220 |
180 |
155 |
3 |
20 |
8-18 |
|
125 |
5 |
325 |
250 |
210 |
185 |
4 |
22 |
8-18 |
|
150 |
6 |
350 |
285 |
240 |
210 |
4 |
22 |
8-22 |
|
200 |
8 |
400 |
340 |
295 |
265 |
4 |
24 |
12-22 |
|
250 |
10 |
450 |
405 |
355 |
320 |
4 |
26 |
12-26 |
主要外形尺寸PN2.5MPa
|
公称通径 |
主要外形链接尺寸 |
|
DN |
L |
D |
D1 |
D2 |
f |
b |
z-d |
|
DN |
inch |
PN2.5MPa |
|
15 |
1/2 |
130 |
95 |
65 |
45 |
3 |
16 |
4-14 |
|
20 |
4/4 |
150 |
105 |
75 |
55 |
3 |
18 |
4-14 |
|
25 |
1 |
160 |
115 |
85 |
65 |
3 |
18 |
4-14 |
|
32 |
11/4 |
180 |
140 |
100 |
75 |
3 |
18 |
4-18 |
|
40 |
11/2 |
200 |
150 |
110 |
85 |
3 |
18 |
4-18 |
|
50 |
2 |
250 |
165 |
125 |
100 |
3 |
20 |
4-18 |
|
65 |
21/2 |
265 |
185 |
145 |
120 |
3 |
22 |
8-18 |
|
80 |
3 |
280 |
200 |
160 |
135 |
3 |
24 |
8-18 |
|
100 |
4 |
300 |
235 |
190 |
155 |
3 |
24 |
8-22 |
|
125 |
5 |
325 |
270 |
220 |
185 |
4 |
26 |
8-26 |
|
150 |
6 |
350 |
300 |
250 |
210 |
4 |
28 |
8-26 |
|
200 |
8 |
400 |
360 |
310 |
275 |
4 |
30 |
12-26 |
|
250 |
10 |
450 |
425 |
370 |
330 |
4 |
32 |
12-30 |

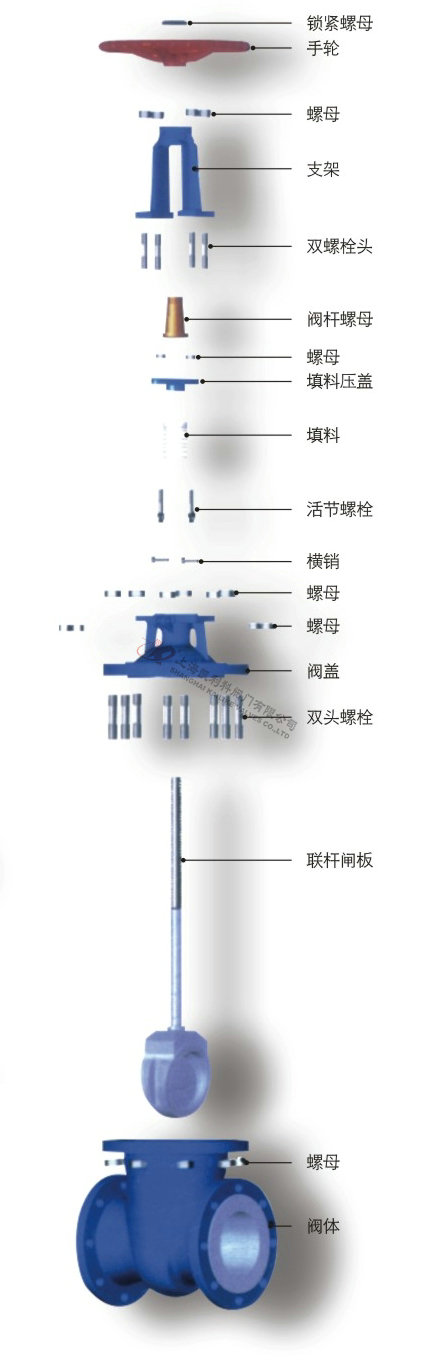

主体零件示意图
声明：【Z41F46衬氟闸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的Z41F46衬氟闸阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
