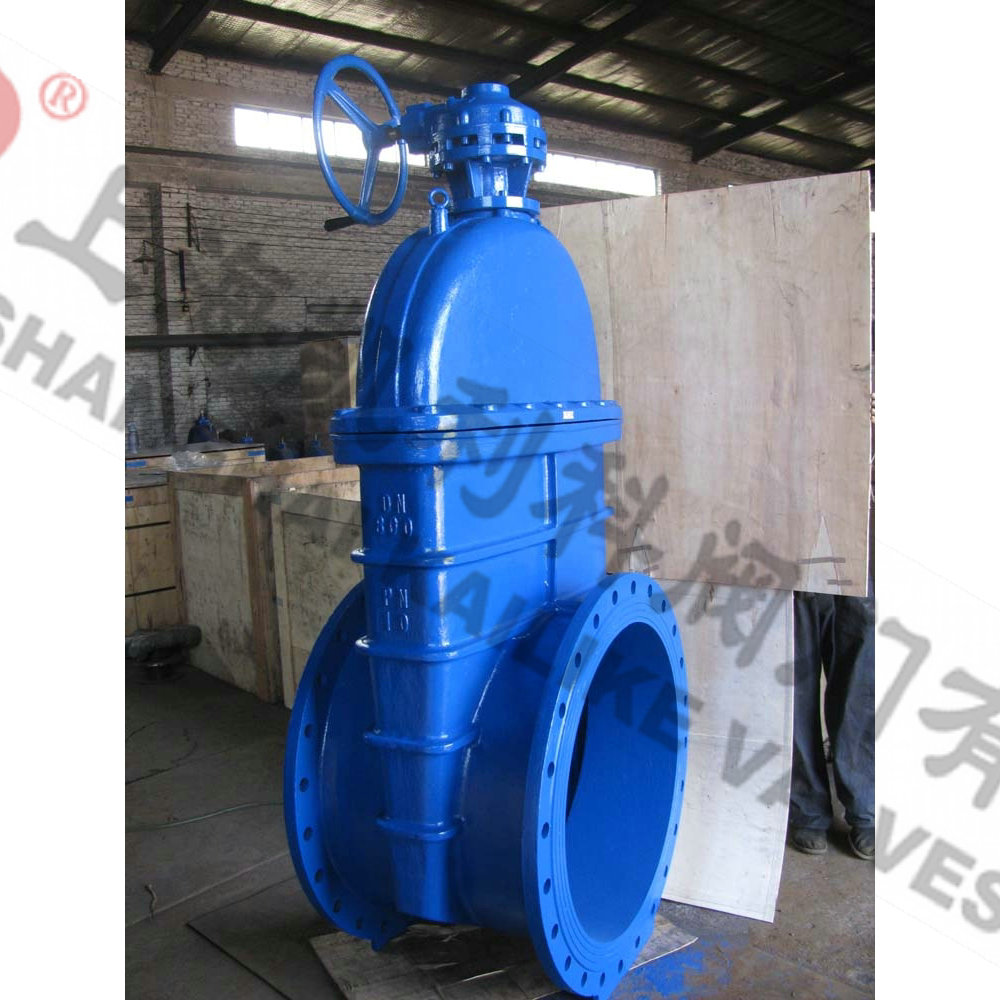

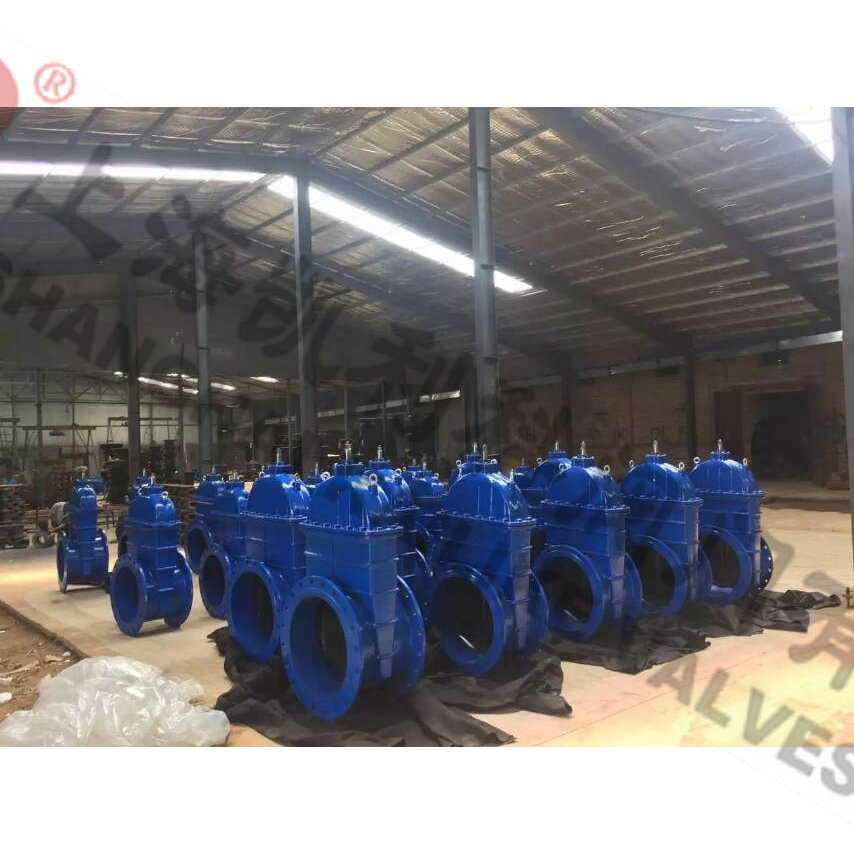

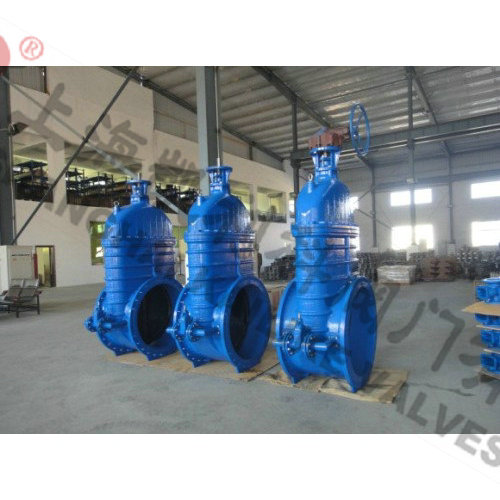

Z545X大口径弹性座封闸阀
Z545X大口径弹性座封闸阀采用最优质的球墨铸铁或碳钢铸造而成，具有强度高、重量轻，几何尺寸精确的特点，闸板具有互换的功能，加装螺旋伞齿轮省力机构，一人可非常轻松自如地开关，也可根据用户的要求加装开闭指示柱，或电动、气动执行机构。密封、防锈功能极佳，安全可靠，使用寿命长。可立式卧式安装，广泛用于给排水系统、污水处理系统、市政建设及矿山、治金、电厂等行业。
|
产品名称： |
大口径弹性座封闸阀 |
产品型号： |
Z545X |
|
公称通径： |
DN50～DN600 |
结构形式： |
闸板式 |
|
公称压力： |
1.0Mpa～2.5Mpa |
连接方式： |
法兰 |
|
适用温度： |
-20ºC～+150ºC |
驱动方式： |
手动、伞齿轮、电动、气动、液动 |
|
阀体材质： |
球铁、铸铁、铸钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、气 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
Z545X大口径弹性座封闸阀采用最优质的球墨铸铁或碳钢铸造而成，具有强度高、重量轻，几何尺寸精确的特点，闸板具有互换的功能，加装螺旋伞齿轮省力机构，一人可非常轻松自如地开关，也可根据用户的要求加装开闭指示柱，或电动、气动执行机构。密封、防锈功能极佳，安全可靠，使用寿命长。可立式卧式安装，广泛用于给排水系统、污水处理系统、市政建设及矿山、治金、电厂等行业。
技术参数
|
公称压力：1.0～2.5MPa |
工作温度:0～120℃ |
法兰标准:GB/T17241.6 GB9113 |
|
公称通径：50～400mm |
适用介质:水、油、气等 |
试验标准:GB/T13927 API598 |
主要零部件材料
|
名称 |
材料 |
|
阀体 |
灰铸铁、球墨铸铁、铸钢 |
|
闸板 |
球墨铸铁外覆三元乙丙或丁腈橡胶 |
|
内六角螺栓 |
碳化处理 |
|
密封圈 |
丁腈橡胶 |
|
阀盖 |
灰铸铁、球墨铸铁、铸钢 |
|
阀杆 |
不锈钢 |
|
“O” 形密封圈 |
丁腈橡胶 |
|
止推轴承 |
锡青铜 |
|
螺栓 |
不锈钢 |
|
压盖 |
球墨铸铁、铸钢 |
|
防尘罩 |
丁腈橡胶 |
|
手轮（传动帽） |
可锻铸铁 |

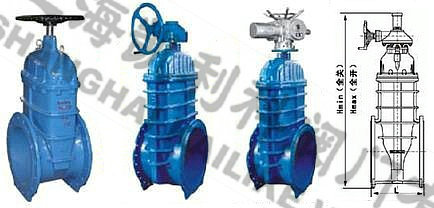

外形结构图
主要外形连接尺寸
|
DN |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
L |
457 |
508 |
660 |
720 |
780 |
840 |
960 |
|
H（手轮） |
1480 |
1665 |
2200 |
2800 |
2800 |
3000 |
3000 |
|
H（伞齿轮） |
1650 |
1900 |
2350 |
2950 |
2950 |
3150 |
3150 |
|
H（电动） |
电动装置可由用户指定 |
声明：【Z545X大口径弹性座封闸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的Z545X大口径弹性座封闸阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
