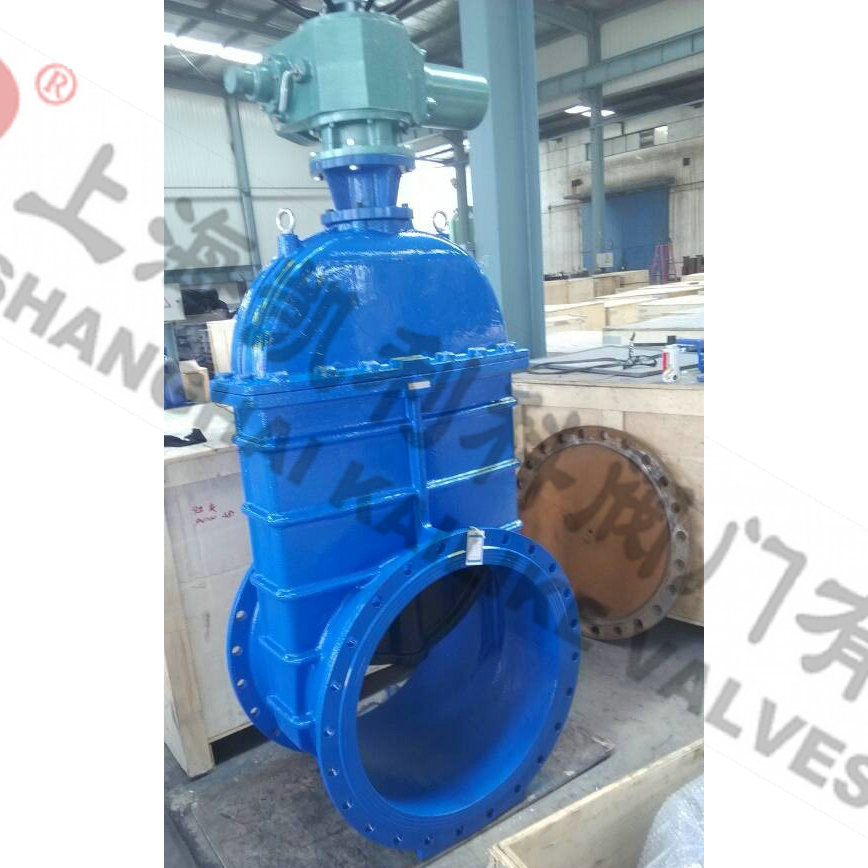

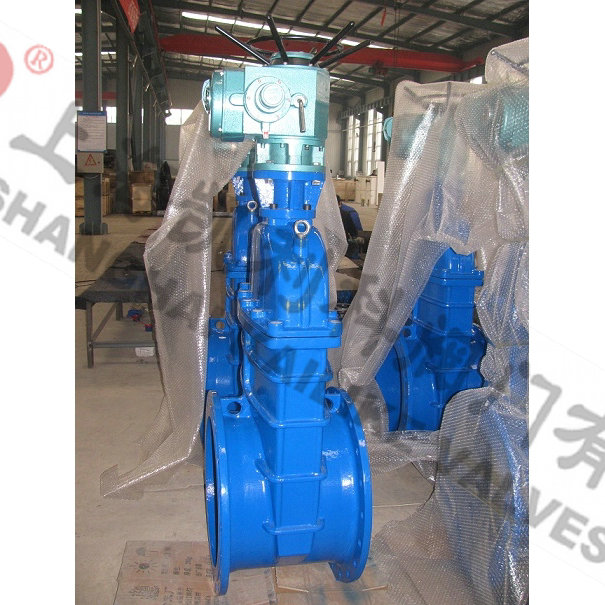

Z945X电动弹性座封闸阀
Z945X电动弹性座封闸阀可根据用户的要求配装各种电动执行机构，实现远距离控制及自动控制.具有灵敏、可靠、安装方便等优点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
|
产品名称： |
电动弹性座封闸阀 |
产品型号： |
Z945X |
|
公称通径： |
DN50～DN600 |
结构形式： |
闸板式 |
|
公称压力： |
1.0Mpa～2.5Mpa |
连接方式： |
法兰 |
|
适用温度： |
-20ºC～+150ºC |
驱动方式： |
手动、伞齿轮、电动、气动、液动 |
|
阀体材质： |
球铁、铸铁、铸钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、气 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
Z945X电动弹性座封闸阀可根据用户的要求配装各种电动执行机构，实现远距离控制及自动控制.具有灵敏、可靠、安装方便等优点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
主要零部件材料
|
NO. |
零件名称 |
材质 |
|
1 |
阀体 |
灰铸铁、球墨铸铁、铸钢 |
|
2 |
闸板 |
球墨铸铁外覆三元乙丙或丁睛橡胶 |
|
3 |
阀杆 |
不锈钢 |
|
4 |
阀盖 |
灰铸铁、球墨铸铁、铸钢 |
|
5 |
支架 |
灰铸铁、球墨铸铁、铸钢 |
|
6 |
电动头 |
铸铁、合金 |
主要技术参数
|
公称压力：1.0～2.5MPa |
工作温度:0～120℃ |
法兰标准:GB/T17241.6 GB9113 |
|
公称通径：50～400mm |
适用介质:水、油、气等 |
试验标准:GB/T13927 API598 |

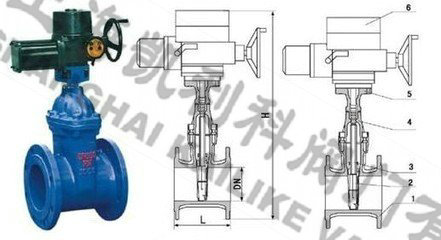

外形结构图
主要外形尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
H |
732 |
773 |
820 |
870 |
915 |
1003 |
1110 |
1263 |
1630 |
1550 |
1610 |
1900 |
1938 |
2120 |
声明：【Z945X电动弹性座封闸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的Z945X电动弹性座封闸阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
